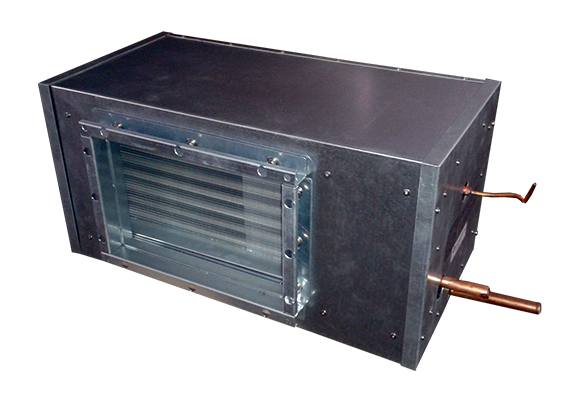

Chłodnice freonowe SVF stosowane sa w instalacjach wentylacyjnych lub klimatyzacyjnych, przystosowane do zabudowy w kanałach o przekroju prostokątnym.

Blok lamelowy chłodnicy zbudowany jest z rur miedzianych o średnicy 3/8" z wewnętrznym użebrowaniem oraz lamel aluminiowych. Obudowa wykonana jest z blachy ocynkowanej: obudowa izolowana termicznie oraz chłodnica wyposażona w odkraplacz.

Typ Wydajność
[kW]
Wydatek powietrza
[m³/h]
Wlot powietrza
[°C]
Wilgotność
[%RH]
Wylot powietrza
[°C]
Prędkość powietrza
[m/s]
Opory powietrza
[Pa]
SVF 400x200 2,8 575 25 50,0 14,1 2 29
3,9 575 30 50,0 17,2 2 30
3,5 865 25 50,0 15,6 3 62
4,9 865 30 50,0 19,1 3 64
4,0 1150 25 50,0 16,5 4 104
5,7 1150 30 50,0 20,3 4 109
SVF 500x250 4,3 900 25 50,0 14,1 2 29
6,1 900 30 50,0 17,2 2 30
5,4 1350 25 50,0 15,6 3 61
7,6 1350 30 50,0 19,1 3 64
6,3 1800 25 50,0 16,5 4 104
8,8 1800 30 50,0 20,3 4 109
SVF 500x300 5,1 1080 25 50,0 14,2 2 29
7,4 1080 30 50,0 17,2 2 30
6,5 1620 25 50,0 15,6 3 61
9,1 1620 30 50,0 19,1 3 64
7,4 2160 25 50,0 16,6 4 104
10,6 2160 30 50,0 20,3 4 109
SVF 600x300 6,3 1300 25 50,0 14,1 2 29
8,9 1300 30 50,0 17,2 2 30
7,9 1950 25 50,0 15,5 3 62
11,0 1950 30 50,0 19,1 3 65
9,0 2600 25 50,0 16,6 4 105
12,8 2600 30 50,0 20,3 4 110
SVF 600x350 7,3 1510 25 50,0 14,1 2 29
10,4 1510 30 50,0 17,1 2 30
9,2 2270 25 50,0 15,5 3 61
12,8 2270 30 50,0 19,1 3 64
10,6 3025 25 50,0 16,5 4 104
14,9 3025 30 50,0 20,3 4 110
SVF 700x400 9,6 2015 25 50,0 14,2 2 29
17,2 2015 30 50,0 17,2 2 30
12,1 3020 25 50,0 15,6 3 61
19,1 3020 30 50,0 19,1 3 64
13,9 4030 25 50,0 16,6 4 104
19,6 4030 30 50,0 20,4 4 109
SVF 800x500 13,9 2880 25 50,0 14,1 2 30
19,6 2880 30 50,0 17,2 2 30
17,3 4320 25 50,0 15,6 3 61
24,4 4320 30 50,0 19,1 3 64
19,9 5760 25 50,0 16,6 4 104
28,3 5760 30 50,0 20,3 4 109
SVF 1000x500 17,6 3600 25 50,0 14,0 2 29
24,7 3600 30 50,0 17,1 2 30
21,9 5400 25 50,0 15,5 3 62
30,8 5400 30 50,0 19,0 3 64
25,2 7200 25 50,0 16,5 4 105
35,4 7200 30 50,0 20,3 4 110
Grubość ścianki rurki - 0,45mm. Obliczenia przy temp. odparowania 5°C oraz 5K przegrzania pary czynnika i 3K przechłodzenia

Typ B [mm] H [mm] C [mm] E [mm] øR [mm] øK [mm]
SVF 400x200 600 300 360 300 12 16
SVF 500x250 700 350 360 300 12 18
SVF 500x300 700 400 360 300 12 22
SVF 600x300 800 400 360 300 12 22
SVF 600x350 800 450 360 300 16 22
SVF 700x400 900 500 360 300 16 28
SVF 800x500 1000 600 360 300 16 35
SVF 1000x500 1200 600 360 300 16 35
