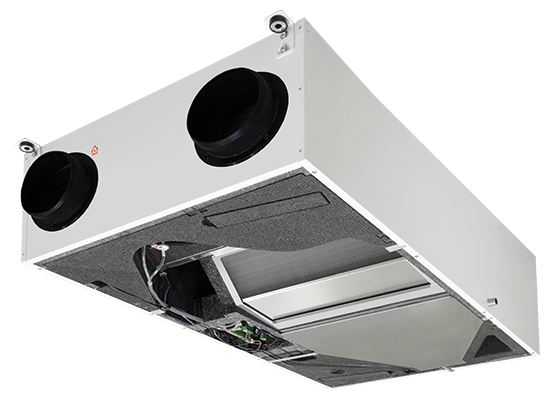

Smarty 2X P

Smarty 2X P

Centrale rekuperacyjne SMARTY > Smarty 2X P

Centrale wentylacyjne SMARTY wyposażone są w przeciwprądowy wymiennik ciepła.
Jednostki służą do wentylacji domów oraz innych ogrzewanych pomieszczeń.
Ten model produktu może być sterowany za pomocą modułu MB-Gateway oraz sterownika SA-CONTROL.

Charakterystyka:

  • ciche i wydajne wentylatory EC,
  • sprawność wymiennika ciepła: do 94%,
  • opcjonalna kanałowa nagrzewnica elektryczna,
  • sterowanie przepływem powietrza,
  • sterowanie temperaturą powietrza doprowadzanego,
  • BY-PASS z siłownikiem,
  • ochrona przeciwzamarzaniowa wymiennika ciepła - opcjonalnie nagrzewnica elektryczna na kanale,
  • niski poziom hałasu (44 dB),
  • izolacja akustyczna ścian: 20-30 mm,
  • szybki i łatwy montaż,
  • całkowicie zintegrowany system sterowania typu plug&play,
  • sterowanie nagrzewnicą elektryczną: 0-10V,
  • opcjonalny przetwornik CO2, ciśnienia lub wilgotności.

Wybrane dane techniczne:

  • wydajność / spręż: 230 m³/h / 100 Pa,
  • napięcie / częstotliwość wentylatora: 230 V / 50 Hz,
  • moc / prąd wentylatora (wywiew): 0,051 kW / 0,40 A,
  • prędkość wentylatora: 4525 min-1,
  • sprawność cieplna: do 94%,
  • maksymalne zużycie energii: 0,10 kW / 0,85 A,
  • waga netto: 40 kg.
Smarty 2X P
Wydajność/spręż [m³/h] / [Pa] 230 / 100
Wentylatory EC | faza i napięcie [50Hz / V] ~1, 230
Wentylatory EC | wywiew | moc / prąd [kW] / [A] 0,05 / 0,40
Wentylatory EC | wywiew | prędkość [min-1] 4525
Wentylatory EC | nawiew | moc / prąd [kW] / [A] 0,05 / 0,40
Wentylatory EC | nawiew | prędkość [min-1] 4525
Sprawność cieplna do 94%
Maksymalne zużycie energii [kW] / [A] 0,10 / 0,85
Klasa filtra nawiewnego Coarse 65%
Klasa filtra wywiewnego Coarse 65%
Izolacja cieplna [mm] 20
Kolor (RAL) 9016 (biały)
Waga netto [kg] 40
Eksploatacja w pomieszczeniu
Stopień ochrony obudowy IP-34
Zgodność z ERP 2018


Wydajność/spręż - wartości mierzone w punkcie pracy.
Sprawność cieplna obliczana zgodnie z normą EN 13141-7.
Dla temperatur niższych niż zalecane należy użyć nagrzewnicy wstępnej, by zapewnić zrównoważoną eksploatację.

L
[mm]
W
[mm]
H
[mm]
øD
[mm]
øDa
[mm]
F
[mm]
ød

øda

A1
[mm]
A2
[mm]
A3
[mm]
E1
[mm]
1010 590 250 125 160 39 G1/2 G3/8 21 1047 21 29
E2
[mm]
E3
[mm]
d1
[mm]
d2
[mm]
da1
[mm]
da2
[mm]
D1
[mm]
D2
[mm]
D3
[mm]
G1
[mm]
G2
[mm]
532 29 379 211 326 684 115 360 115 113 136
