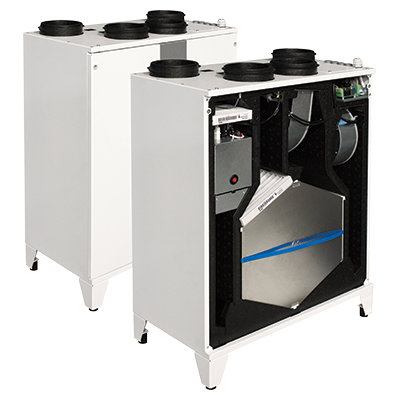

Smarty 2X V

Smarty 2X V

Centrale rekuperacyjne SMARTY > Smarty 2X V

Centrale wentylacyjne SMARTY wyposażone są w przeciwprądowy wymiennik ciepła.
Jednostki służą do wentylacji domów oraz innych ogrzewanych pomieszczeń.
Ten model produktu może być sterowany za pomocą modułu MB-Gateway oraz sterownika SA-CONTROL.

Charakterystyka:

  • ciche i wydajne wentylatory EC,
  • sprawność wymiennika ciepła: do 94%,
  • opcjonalna kanałowa nagrzewnica elektryczna,
  • sterowanie przepływem powietrza,
  • sterowanie temperaturą powietrza doprowadzanego,
  • BY-PASS z siłownikiem,
  • ochrona przeciwzamarzaniowa wymiennika ciepła - opcjonalnie nagrzewnica elektryczna na kanale,
  • niski poziom hałasu (44 dB),
  • izolacja akustyczna ścian: 20 mm,
  • szybki i łatwy montaż,
  • całkowicie zintegrowany system sterowania typu plug&play,
  • sterowanie nagrzewnicą elektryczną: 0-10V,
  • opcjonalny przetwornik CO2, ciśnienia lub wilgotności.

Wybrane dane techniczne:

  • wydajność / spręż: 185 m³/h / 100 Pa,
  • napięcie / częstotliwość wentylatora: 230 V / 50 Hz,
  • moc / prąd wentylatora (wywiew): 0,04 kW / 0,35 A,
  • prędkość wentylatora: 4060 min-1,
  • sprawność cieplna: do 94%,
  • maksymalne zużycie energii: 0,67 kW / 3,35 A,
  • waga netto: 25 kg.
Smarty 2X V
Wydajność/spręż [m³/h] / [Pa] 185 / 100
Wentylatory EC | faza i napięcie [50Hz / V] ~1, 230
Wentylatory EC | wywiew | moc / prąd [kW] / [A] 0,04 / 0,35
Wentylatory EC | wywiew | prędkość [min-1] 4060
Wentylatory EC | nawiew | moc / prąd [kW] / [A] 0,04 / 0,35
Wentylatory EC | nawiew | prędkość [min-1] 4060
Sprawność cieplna do 94%
Maksymalne zużycie energii [kW] / [A] 0,67 / 3,35
Klasa filtra nawiewnego Coarse 65%
Klasa filtra wywiewnego Coarse 65%
Izolacja cieplna [mm] 30
Kolor (RAL) 9016 (biały)
Waga netto [kg] 25
Eksploatacja w pomieszczeniu
Stopień ochrony obudowy IP-34
Zgodność z ERP 2018


Wydajność/spręż - wartości mierzone w punkcie pracy.
Sprawność cieplna obliczana zgodnie z normą EN 13141-7.
Dla temperatur niższych niż zalecane należy użyć nagrzewnicy wstępnej, by zapewnić zrównoważoną eksploatację.

L
[mm]
W
[mm]
H
[mm]
øD
[mm]
øDa
[mm]
F
[mm]
ød

d1
[mm]
d2
[mm]
d3
[mm]
595 315 698 125 100 34 G3/8 394 201 163
d4
[mm]
D1
[mm]
D2
[mm]
D3
[mm]
D4
[mm]
D5
[mm]
G1
[mm]
G2
[mm]
G3
[mm]
152 83 112 158 160 83 77 155 81
