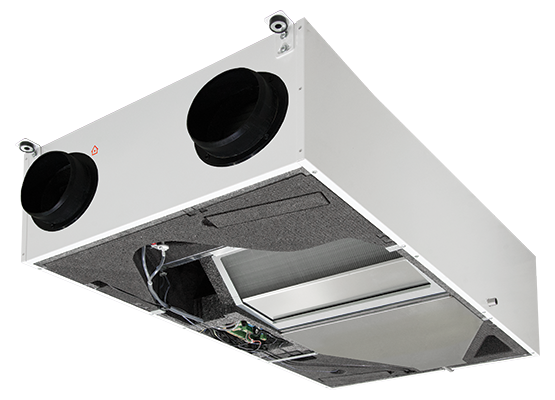

Smarty 3X P

Smarty 3X P

Centrale rekuperacyjne SMARTY > Smarty 3X P

Centrale wentylacyjne SMARTY wyposażone są w przeciwprądowy wymiennik ciepła.
Jednostki służą do wentylacji domów oraz innych ogrzewanych pomieszczeń.
Ten model produktu może być sterowany za pomocą modułu MB-Gateway oraz sterownika Stouch.

Charakterystyka:

  • ciche i wydajne wentylatory EC,
  • sprawność wymiennika ciepła: do 94%,
  • opcjonalna kanałowa nagrzewnica elektryczna,
  • sterowanie przepływem powietrza,
  • sterowanie temperaturą powietrza doprowadzanego,
  • BY-PASS z siłownikiem,
  • ochrona przeciwzamarzaniowa wymiennika ciepła - opcjonalnie nagrzewnica elektryczna na kanale,
  • niski poziom hałasu (44 dB),
  • izolacja akustyczna ścian: 30 mm,
  • szybki i łatwy montaż,
  • całkowicie zintegrowany system sterowania typu plug&play,
  • sterowanie nagrzewnicą elektryczną: 0-10V,
  • opcjonalny przetwornik CO2, ciśnienia lub wilgotności.

Wybrane dane techniczne:

  • wydajność / spręż: 400 m³/h / 100 Pa,
  • napięcie / częstotliwość wentylatora: 230 V / 50 Hz,
  • moc / prąd wentylatora (wywiew): 0,084 kW / 0,75 A,
  • prędkość wentylatora: 3200 min-1,
  • sprawność cieplna: 94%,
  • maksymalne zużycie energii: 0,168 kW / 1,50 A,
  • waga netto: 52 kg.
Smarty 3X P
Wydajność/spręż [m³/h] / [Pa] 400 / 100
Nagrzewnica wodna (opcja) EKA NIS
Wentylatory EC | faza i napięcie [50Hz / V] ~1, 230
Wentylatory EC | wywiew | moc / prąd [kW] / [A] 0,084 / 0,75
Wentylatory EC | wywiew | prędkość [min-1] 3200
Wentylatory EC | nawiew | moc / prąd [kW] / [A] 0,084 / 0,75
Wentylatory EC | nawiew | prędkość [min-1] 3200
Sprawność cieplna 94%
Maksymalne zużycie energii [kW] / [A] 0,168 / 1,5
Klasa filtra nawiewnego G4
Klasa filtra wywiewnego G4
Izolacja cieplna [mm] 30
Kolor (RAL) 9010
Waga netto [kg] 52,0
Eksploatacja w pomieszczeniu
Zakres temperatury pracy [°C] +5 ... +40
Stopień ochrony obudowy IP-34
Zgodność z ERP 2015

Charakterystyka akustyczna:

Całkowite
Lwa dB(A)
Lwa, dB(A)
125 Hz 250 Hz 500 Hz 1 kHz 2 kHz 4 kHz 8 kHz
Wlot 57 49 50 53 48 47 45 40
Wylot 50 41 43 44 42 39 37 34
Do otoczenia 42 34 35 36 34 32 31 27

Pomiary przy 230 m³/h, 99 Pa.


Wydajność/spręż - wartości mierzone w punkcie pracy.
Sprawność cieplna obliczana zgodnie z normą EN 13141-7.
Dla temperatur niższych niż zalecane należy użyć nagrzewnicy wstępnej, by zapewnić zrównoważoną eksploatację.
Poziomy mocy akustycznej zostały ustalone zgodnie z normą DIN 45635 i/lub ISO 3744.

W W1 W2 H H1 øD
1225 mm 1381,5 mm 685,5 mm 318 mm 150 mm 149/159 mm
