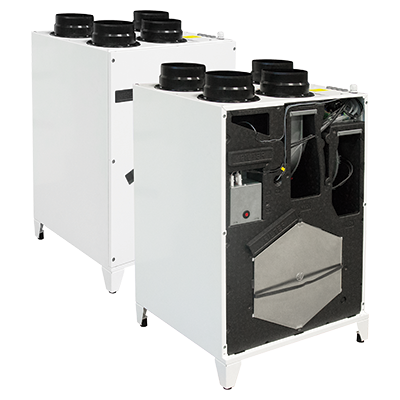

Centrale rekuperacyjne SMARTY > Smarty 3X V

Centrale wentylacyjne SMARTY wyposażone są w przeciwprądowy wymiennik ciepła.
Jednostki służą do wentylacji domów oraz innych ogrzewanych pomieszczeń.
Ten model produktu może być sterowany za pomocą modułu MB-Gateway oraz sterownika Stouch.

Charakterystyka:

  • ciche i wydajne wentylatory EC,
  • sprawność wymiennika ciepła: do 94%,
  • opcjonalna kanałowa nagrzewnica elektryczna,
  • sterowanie przepływem powietrza,
  • sterowanie temperaturą powietrza doprowadzanego,
  • BY-PASS z siłownikiem,
  • ochrona przeciwzamarzaniowa wymiennika ciepła - opcjonalnie nagrzewnica elektryczna na kanale,
  • niski poziom hałasu (44 dB),
  • izolacja akustyczna ścian: 30 mm,
  • szybki i łatwy montaż,
  • całkowicie zintegrowany system sterowania typu plug&play,
  • sterowanie nagrzewnicą elektryczną: 0-10V,
  • opcjonalny przetwornik CO2, ciśnienia lub wilgotności.

Wybrane dane techniczne:

  • wydajność / spręż: 420 m³/h / 100 Pa,
  • napięcie / częstotliwość wentylatora: 230 V / 50 Hz,
  • moc / prąd wentylatora (wywiew): 0,083 kW / 0,75 A,
  • prędkość wentylatora: 3200 min-1,
  • sprawność cieplna: 94%,
  • maksymalne zużycie energii: 1,37 kW / 6,70 A,
  • waga netto: 39 kg.
Smarty 3X V
Wydajność/spręż [m³/h] / [Pa] 420 / 100
Wentylatory EC | faza i napięcie [50Hz / V] ~1, 230
Wentylatory EC | wywiew | moc / prąd [kW] / [A] 0,083 / 0,75
Wentylatory EC | wywiew | prędkość [min-1] 3200
Wentylatory EC | nawiew | moc / prąd [kW] / [A] 0,083 / 0,75
Wentylatory EC | nawiew | prędkość [min-1] 3200
Sprawność cieplna 94%
Maksymalne zużycie energii [kW] / [A] 1,37 / 6,70
Klasa filtra nawiewnego G4
Klasa filtra wywiewnego G4
Izolacja cieplna [mm] 50
Kolor (RAL) 9016 (biały)
Waga netto [kg] 39,0
Eksploatacja w pomieszczeniu
Stopień ochrony obudowy IP-34
Zgodność z ERP 2018

Charakterystyka akustyczna:

Całkowite
Lwa dB(A)
Lwa, dB(A)
125 Hz 250 Hz 500 Hz 1 kHz 2 kHz 4 kHz 8 kHz
Wlot 55 46 48 49 48 46 45 42
Wylot 51 43 45 44 42 41 39 35
Do otoczenia 46 31 41 43 35 30 25 22

Pomiary przy 285 m³/h, 50 Pa.


Wydajność/spręż - wartości mierzone w punkcie pracy.
Sprawność cieplna obliczana zgodnie z normą EN 13141-7.
Dla temperatur niższych niż zalecane należy użyć nagrzewnicy wstępnej, by zapewnić zrównoważoną eksploatację.
Poziomy mocy akustycznej zostały ustalone zgodnie z normą DIN 45635 i/lub ISO 3744.

W W1 H H1 H2 F øD
598 mm 500 mm 943 mm 750 mm 163 mm 30 mm 160 mm
