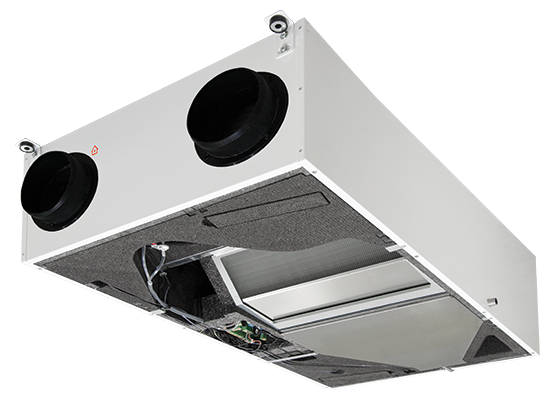

Smarty 4X P F2

Smarty 4X P F2

Centrale rekuperacyjne SMARTY > Smarty 4X P F2

Jednostki SMARTY z serii X są obecnie najbardziej zaawansowanymi, wydajnymi i uniwersalnymi centralami wentylacyjnymi, dedykowanymi do pracy w budynkach mieszkalnych. Ich największa zaletą w porównaniu do konkurencyjnych rozwiązań dostępnych na rynku jest przemyślana konstrukcja. Kompaktowe wymiary sprawiają, że montaż urządzeń SMARTY X jest możliwy nawet w trudno dostępnych, ciasnych przestrzeniach.

Smarty 4X, najbardziej wydajne urządzenie w serii, może efektywnie wentylować pomieszczenia nawet do 320 m².

Zastosowanie udoskonalonych wentylatorów umożliwiło nam osiągnięcie wydatku 595 m³/h, zachowując kompaktowe wymiary Smarty 3X!

Charakterystyka:

  • mała wysokość pozwala na montaż w suficie podwieszanym,
  • długość wynosząca jedynie 599 mm, umożliwia montaż w miejscu po standardowej, 60-centymetrowej zabudowie meblowej,
  • odzysk ciepła do 82% (EU 1253/2014),
  • klasa A1: szczelność < 1%,
  • płyta MCB z regulacją zapotrzebowania,
  • optymalizacja pracy w czasie rzeczywistym w systemach DCV dzięki opcjonalnym sensorom obecności i CO2,
  • harmonogramy tygodniowe i świąteczne - obniżenie zużycia energii i dopasowanie do Twojego stylu życia,
  • timer zanieczyszczenia filtra przeciwdziałający nadmiernemu spadkowi ciśnienia,
  • komunikacja z siecią przez MB-Gateway pozwala na kontrole i monitorowanie pracy centrali z dowolnej lokalizacji,
  • tryb nocny wykorzystujący powietrze z zewnątrz do chłodzenia pomieszczeń (niższe zapotrzebowanie na klimatyzację),
  • innowacyjne zabezpieczenie przeciwzamrożeniowe odciąża nagrzewnicę wstępną nawet przy -15°C,
  • inteligentna kontrola nagrzewnicy elektrycznej (0-10V) umożliwia optymalizację kosztów powietrza nawiewanego.

Wybrane dane techniczne:

  • wydajność / spręż: 588 m³/h / 100 Pa,
  • napięcie / częstotliwość wentylatora: 230 V / 50 Hz,
  • moc / prąd wentylatora (wywiew): 0,17 kW / 1,35 A,
  • prędkość wentylatora: 4120 min-1,
  • sprawność cieplna: do 94%,
  • maksymalne zużycie energii: 0,34 kW / 2,70 A,
  • waga netto: 53 kg.
Smarty 4X P F2
Wydajność/spręż [m³/h] / [Pa] 588 / 100
Dane elektryczne
Wentylatory EC | faza i napięcie [50Hz / V] ~1, 230
Wentylatory EC | wywiew [kW] / [A] 0,17 / 1,35
Wentylatory EC | nawiew [kW] / [A] 0,17 / 1,35
Zintegrowana nagrzewnica elektryczna wstępna [kW] / [A] opcjonalnie,
na kanale
Nagrzewnica elektryczna [kW] / [A] opcjonalnie,
na kanale
Maksymalne zużycie energii [kW] / [A] 0,34 / 2,70
Zasilanie [50Hz / V] ~1, 230
Płyta sterująca MiniMCB
Dane dotyczące ekoprojektu
Sprawność cieplna [%] do 94
Poziom mocy akustycznej (LWA) [db(A)] 55
JPM [W/(m³/h)] 0,37
Maks. stopień wewn. / zewn. przecieków powietrza [%] 1,2 / 1,2
Zgodność z ERP 2018
Inne dane
Klasa filtra nawiewnego Coarse 65%
Klasa filtra wywiewnego Coarse 65%
Izolacja cieplna, poliuretan [mm] 30
Kolor (RAL) 9016 (biały)
Waga netto [kg] 53
Stopień ochrony obudowy IP-34
Eksploatacja w pomieszczeniu

Bez ochrony przed zamarzaniem Ochrona przed zamarzaniem - zróżnicowanie przepływów Ochrona przed zamarzaniem - nagrzewnica wstępna Powietrze wyciągane
0°C ... +40°C / 90% -15°C ... +40°C / 90% -40°C ... +40°C / 90% +15°C ... +40°C / 60%


Wydajność/spręż - wartości mierzone w punkcie pracy.
Sprawność cieplna obliczana zgodnie z normą EN 13141-7.
Dla temperatur niższych niż zalecane należy użyć nagrzewnicy wstępnej, by zapewnić zrównoważoną eksploatację.

L
[mm]
W
[mm]
H
[mm]
øD
[mm]
øDa
[mm]
F
[mm]
ød

øda

A1
[mm]
A2
[mm]
A3
[mm]
E1
[mm]
1228 690 324 160 150 48 G1/2 G3/8 21 1268 21 37
E2
[mm]
E3
[mm]
d1
[mm]
d2
[mm]
da1
[mm]
da2
[mm]
D1
[mm]
D2
[mm]
D3
[mm]
G1
[mm]
G2
[mm]
611 37 408 271 409 817 128 429 128 148 170
