Smarty 4X V F2
Smarty 4X V F2
Smarty 4X V F2

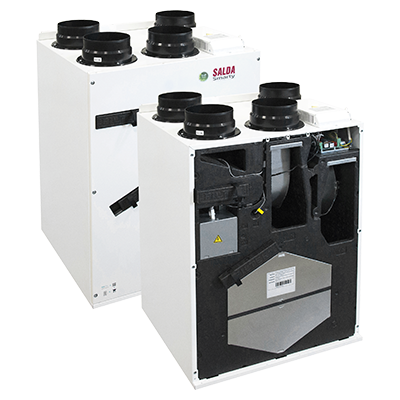

Jednostki SMARTY z serii X są obecnie najbardziej zaawansowanymi, wydajnymi i uniwersalnymi centralami wentylacyjnymi, dedykowanymi do pracy w budynkach mieszkalnych. Ich największa zaletą w porównaniu do konkurencyjnych rozwiązań dostępnych na rynku jest przemyślana konstrukcja. Kompaktowe wymiary i możliwość konfiguracji zarówno w pionie jak i poziomie sprawiają, że montaż urządzeń SMARTY X jest możliwy nawet w trudno dostępnych, ciasnych przestrzeniach.
Smarty 4X, najbardziej wydajne urządzenie w serii, może efektywnie wentylować pomieszczenia nawet do 320 m².
Zastosowanie udoskonalonych wentylatorów umożliwiło nam osiągnięcie wydatku 595 m³/h, zachowując kompaktowe wymiary Smarty 3X!
Charakterystyka:
- mała wysokość pozwala na montaż w suficie podwieszanym,
- długość wynosząca jedynie 599 mm, umożliwia montaż w miejscu po standardowej, 60-centymetrowej zabudowie meblowej,
- odzysk ciepła do 82% (EU 1253/2014),
- klasa A1: szczelność < 1%,
- płyta MCB z regulacją zapotrzebowania,
- optymalizacja pracy w czasie rzeczywistym w systemach DCV dzięki opcjonalnym sensorom obecności i CO2,
- harmonogramy tygodniowe i świąteczne - obniżenie zużycia energii i dopasowanie do Twojego stylu życia,
- timer zanieczyszczenia filtra przeciwdziałający nadmiernemu spadkowi ciśnienia,
- komunikacja z siecią przez MB-Gateway pozwala na kontrole i monitorowanie pracy centrali z dowolnej lokalizacji,
- tryb nocny wykorzystujący powietrze z zewnątrz do chłodzenia pomieszczeń (niższe zapotrzebowanie na klimatyzację),
- innowacyjne zabezpieczenie przeciwzamrożeniowe odciąża nagrzewnicę wstępną nawet przy -15°C,
- inteligentna kontrola nagrzewnicy elektrycznej (0-10V) umożliwia optymalizację kosztów powietrza nawiewanego.
Wybrane dane techniczne:
- wydajność / spręż: 600 m³/h / 100 Pa,
- napięcie / częstotliwość wentylatora: 230 V / 50 Hz,
- moc / prąd wentylatora (wywiew): 0,21 kW / 0,92 A,
- prędkość wentylatora: 4400 min-1,
- sprawność cieplna: 82%,
- maksymalne zużycie energii: 1,62 kW / 7,09 A (1.1) lub 0,42 kW / 1,89 A (1.2),
- waga netto: 39 kg.




Smarty 4X V F2 | Wersja 1.1 | Wersja 1.2 | |
Wydajność/spręż | [m³/h] / [Pa] | 565 / 100 | 565 / 100 |
Dane elektryczne | |||
---|---|---|---|
Wentylatory EC | faza i napięcie | [50Hz / V] | ~1, 230 | ~1, 230 |
Wentylatory EC | wywiew | [kW] / [A] | 0,169 / 1,35 | 0,169 / 1,35 |
Wentylatory EC | nawiew | [kW] / [A] | 0,169 / 1,35 | 0,169 / 1,35 |
Zintegrowana nagrzewnica elektryczna wstępna | [kW] / [A] | 1,2 / 5,2 | opcjonalnie, na kanale |
Nagrzewnica elektryczna | [kW] / [A] | opcjonalnie, na kanale |
opcjonalnie, na kanale |
Maksymalne zużycie energii | [kW] / [A] | 1,54 / 7,90 | 0,34 / 2,70 |
Zasilanie | [50Hz / V] | ~1, 230 | ~1, 230 |
Płyta sterująca | MiniMCB | MiniMCB basic | |
Dane dotyczące ekoprojektu | |||
Klasa energetyczna | sterowanie czasowe | B | B | |
Klasa energetyczna | lokalne sterowanie wg zapotrzebowania | A | A | |
Sprawność cieplna | [%] | 86,6 | 86,6 |
Poziom mocy akustycznej (LWA) | [db(A)] | 59 | 59 |
JPM | [W/(m³/h)] | 0,35 | 0,35 |
Maks. stopień wewn. / zewn. przecieków powietrza | [%] | 1,2 / 1,2 | 1,2 / 1,2 |
Zgodność z ERP | 2018 | 2018 | |
Inne dane | |||
Klasa filtra nawiewnego | Coarse 65% (G4) | Coarse 65% (G4) | |
Klasa filtra wywiewnego | Coarse 65% (G4)* | Coarse 65% (G4)* | |
Izolacja cieplna, poliuretan | [mm] | 30 | 30 |
Kolor (RAL) | 9016 (biały) | 9016 (biały) | |
Waga netto | [kg] | 39,0 | 39,0 |
Stopień ochrony obudowy | IP-34 | IP-34 | |
Eksploatacja | w pomieszczeniu | w pomieszczeniu |
Bez ochrony przed zamarzaniem | Ochrona przed zamarzaniem - zróżnicowanie przepływów | Ochrona przed zamarzaniem - zintegrowana nagrzewnica wstępna | Ochrona przed zamarzaniem - opcjonalna nagrzewnica wstępna na kanale | Powietrze wyciągane |
0°C ... +40°C / 90% | -15°C ... +40°C / 90% | -10°C ... +40°C / 90% | -40°C ... +40°C / 90% | +15°C ... +40°C / 60% |
Charakterystyka akustyczna:
Całkowite Lwa dB(A) |
Lwa, dB(A) | ||||||||
---|---|---|---|---|---|---|---|---|---|
63 Hz | 125 Hz | 250 Hz | 500 Hz | 1 kHz | 2 kHz | 4 kHz | 8 kHz | ||
Wlot | 77 | 54 | 61 | 72 | 74 | 70 | 66 | 59 | 52 |
Wylot | 65 | 44 | 52 | 61 | 62 | 48 | 43 | 32 | 24 |
Do otoczenia | 59 | 38 | 39 | 53 | 56 | 50 | 45 | 36 | 51 |
Pomiary przy 396 m³/h, 50 Pa.
* Filtr ePM1 70% (F7) dostępny jako wyposażenie dodatkowe.
Wydajność/spręż - wartości mierzone w punkcie pracy.
Sprawność cieplna obliczana zgodnie z normą EN 13141-7.
Dla temperatur niższych niż zalecane należy użyć nagrzewnicy wstępnej, by zapewnić zrównoważoną eksploatację.
Poziomy mocy akustycznej zostały ustalone zgodnie z normą DIN 45635 i/lub ISO 3744.
L | W | H | H1 | F | A | B | C | D | E | øD [mm] |
599 | 538 | 900 | 810 | 80 | 100 | 145 | 138 | 112 | 265 | 150/160 |
