RIRS 1200 H EKO

RIRS 1200 H EKO

Centrale rekuperacyjne z wymiennikiem obrotowym RIRS > RIRS 1200 H EKO

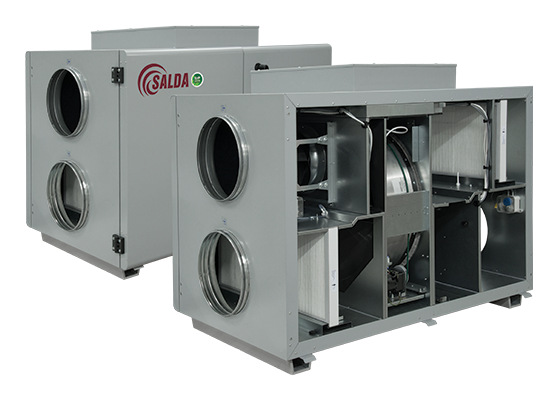

Centrale wentylacyjne RIRS EKO wyposażone są w wydajny obrotowy wymiennik ciepła.
Jednostki służą do wentylacji domów oraz innych ogrzewanych pomieszczeń.
Ten model produktu może być sterowany za pomocą modułu MB-Gateway oraz sterowników SA-CONTROL i FLEX.

Charakterystyka:

  • ciche i wydajne wentylatory EC,
  • sprawność wymiennika ciepła: do 75%,
  • zintegrowana nagrzewnica elektryczna lub opcjonalnie wodna,
  • sterowanie nagrzewnicą elektryczną: 0-10 V,
  • sterowanie przepływem powietrza,
  • zmienne strony obsługi,
  • niski poziom hałasu,
  • izolacja akustyczna ścian: 50 mm,
  • szybki i łatwy montaż,
  • całkowicie zintegrowany system sterowania typu plug&play,
  • zintegrowany presostat mierzący poziom zanieczyszczenia filtra,
  • opcjonalny przetwornik CO2, ciśnienia lub przepływu powietrza,
  • króciec i okap (zamawiany oddzielnie).

Wybrane dane techniczne:

Wersje z nagrzewnicą elektryczną:

  • wydajność / spręż: 1380 m³/h / 200 Pa,
  • napięcie / częstotliwość nagrzewnicy: 400 V / 50 Hz,
  • moc nagrzewnicy: 4,0 kW,
  • napięcie / częstotliwość wentylatora: 230 V / 50 Hz,
  • moc / prąd wentylatora (wywiew): 0,444 kW / 2,90 A,
  • prędkość wentylatora: 3400 min-1,
  • sprawność cieplna: 75%,
  • maksymalne zużycie energii: 4,90 kW / 15,87 A,
  • waga netto: 162 kg.

Wersja z nagrzewnicą wodną:

  • wydajność / spręż: 1380 m³/h / 200 Pa,
  • opcjonalna nagrzewnica wodna: AVS 315,
  • napięcie / częstotliwość wentylatora: 230 V / 50 Hz,
  • moc / prąd wentylatora (wywiew): 0,444 kW / 2,90 A,
  • prędkość wentylatora: 3400 min-1,
  • sprawność cieplna: 75%,
  • maksymalne zużycie energii: 0,90 kW / 5,87 A,
  • waga netto: 160 kg.

Wersje z nagrzewnicą elektryczną:

RIRS 1200 HE EKO 3.0
Wydajność/spręż [m³/h] / [Pa] 1380 / 200
Nagrzewnica elektryczna | faza, napięcie [50Hz / V] ~2, 400
Nagrzewnica elektryczna | moc [kW] 4,0
Wentylatory EC | faza i napięcie [50Hz / V] ~1, 230
Wentylatory EC | wywiew | moc / prąd [kW] / [A] 0,444 / 2,90
Wentylatory EC | wywiew | prędkość [min-1] 3400
Wentylatory EC | nawiew | moc / prąd [kW] / [A] 0,435 / 2,80
Wentylatory EC | nawiew | prędkość [min-1] 3400
Sprawność cieplna 75%
Maksymalne zużycie energii [kW] / [A] 4,90 / 15,87
Płyta sterująca PRV V2
Klasa filtra nawiewnego F7
Klasa filtra wywiewnego M5
Izolacja cieplna [mm] 50
Kolor (RAL) 7040 (szary)
Waga netto [kg] 162,0
Eksploatacja w pomieszczeniu lub na zewnątrz
Stopień ochrony obudowy IP-34
Zgodność z ERP 2016; 2018

Wersja z nagrzewnicą wodną:

RIS 1200 HW EKO 3.0
Wydajność/spręż [m³/h] / [Pa] 1380 / 200
Nagrzewnica wodna (opcja) AVS 315
Wentylatory EC | faza i napięcie [50Hz / V] ~1, 230
Wentylatory EC | wywiew | moc / prąd [kW] / [A] 0,444 / 2,90
Wentylatory EC | wywiew | prędkość [min-1] 3400
Wentylatory EC | nawiew | moc / prąd [kW] / [A] 0,435 / 2,80
Wentylatory EC | nawiew | prędkość [min-1] 3400
Sprawność cieplna 75%
Maksymalne zużycie energii [kW] / [A] 0,90 / 5,87
Płyta sterująca PRV V2
Klasa filtra nawiewnego F7
Klasa filtra wywiewnego M5
Izolacja cieplna [mm] 50
Kolor (RAL) 7040 (szary)
Waga netto [kg] 160,0
Eksploatacja w pomieszczeniu lub na zewnątrz
Stopień ochrony obudowy IP-34
Zgodność z ERP 2016; 2018

Charakterystyka akustyczna:

Całkowite
Lwa dB(A)
Lwa, dB(A)
125 Hz 250 Hz 500 Hz 1 kHz 2 kHz 4 kHz 8 kHz
Wlot 77 66 73 71 70 66 62 53
Wylot 68 63 64 62 56 46 41 31
Do otoczenia 57 52 53 47 44 41 35 33

Pomiary przy 1437 m³/h, 102 Pa.


Wydajność/spręż - wartości mierzone w punkcie pracy.
Sprawność cieplna obliczana zgodnie z normą EN 13141-7.
Dla temperatur niższych niż zalecane należy użyć nagrzewnicy wstępnej, by zapewnić zrównoważoną eksploatację.
Poziomy mocy akustycznej zostały ustalone zgodnie z normą DIN 45635 i/lub ISO 3744.

L
[mm]
W
[mm]
W1
[mm]
H
[mm]
H1
[mm]
øD
[mm]
F
[mm]
1350 855 853 900 70 315 40

Wersje z nagrzewnicą elektryczną - widok od strony klapy serwisowej:

A - powietrze zewnętrzne
B - powietrze nawiewane
C - powietrze wywiewane
D - powietrze odprowadzane na zewnątrz

IV - wentylator wywiewny
PV - wentylator nawiewny
RR - obrotowy wymiennik ciepła
R - silnik obrotowego wymiennika ciepła
KE - nagrzewnica elektryczna
PF - filtr nawiewny
IF - filtr wyciągowy
PS1 - przełącznik różnicowo-ciśnieniowy powietrza zewnętrznego
PS2 - przełącznik różnicowo-ciśnieniowy powietrza wywiewanego
TJ - czujnik temperatury powietrza nawiewanego
TL - czujnik temperatury powietrza zewnętrznego
TE - czujnik temperatury powietrza wywiewanego
DTJ - czujnik wilgotności i temperatury
EKA NV PH - nagrzewnica wstępna (opcja)
AVA - chłodnica wodna (opcja)

Wersja z nagrzewnicą wodną - widok od strony klapy serwisowej:

A - powietrze zewnętrzne
B - powietrze nawiewane
C - powietrze wywiewane
D - powietrze odprowadzane na zewnątrz

AVS - nagrzewnica montowana na kanale (opcja)
EKA NV PH - nagrzewnica wstępna (opcja)
AVA - chłodnica wodna (opcja)
IV - wentylator wywiewny
PV - wentylator nawiewny
RR - obrotowy wymiennik ciepła
R - silnik obrotowego wymiennika ciepła
PF - filtr nawiewny
IF - filtr wyciągowy
PS1 - przełącznik różnicowo-ciśnieniowy powietrza zewnętrznego
PS2 - przełącznik różnicowo-ciśnieniowy powietrza wywiewanego
TJ - czujnik temperatury powietrza nawiewanego
TL - czujnik temperatury powietrza zewnętrznego
TE - czujnik temperatury powietrza wywiewanego
M6 - dodatkowy zawór mieszający i siłownik (opcja)
M4 - pompa obiegowa (opcja)
T1 - termostat przeciwzamrożeniowy
TV - czujnik przeciwzamrożeniowy
DTJ - czujnik wilgotności i temperatury
