Centrale rekuperacyjne z wymiennikiem obrotowym RIRS > RIRS 2500 H EKO

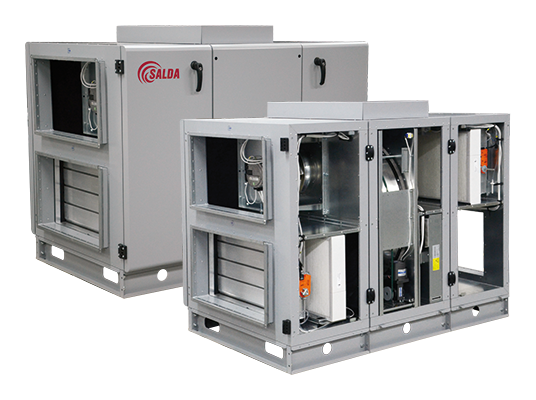

Centrale wentylacyjne RIRS EKO wyposażone są w wydajny obrotowy wymiennik ciepła.
Jednostki służą do wentylacji domów oraz innych ogrzewanych pomieszczeń.
Ten model produktu może być sterowany za pomocą modułu MB-Gateway oraz sterowników SA-CONTROL i FLEX.

Charakterystyka:

  • ciche i wydajne wentylatory EC,
  • sprawność wymiennika ciepła: do 84%,
  • zintegrowana nagrzewnica elektryczna lub opcjonalnie wodna,
  • sterowanie nagrzewnicą elektryczną: 0-10 V,
  • sterowanie przepływem powietrza,
  • zmienne strony obsługi,
  • niski poziom hałasu,
  • izolacja akustyczna ścian: 50 mm,
  • szybki i łatwy montaż,
  • całkowicie zintegrowany system sterowania typu plug&play,
  • zintegrowany presostat mierzący poziom zanieczyszczenia filtra,
  • opcjonalny przetwornik CO2, ciśnienia lub przepływu powietrza,
  • króciec i okap (zamawiany oddzielnie),
  • produkt dostarczany w trzech sekcjach.

Wybrane dane techniczne:

Wersje z nagrzewnicą elektryczną:

  • wydajność / spręż: 2500 m³/h / 240 Pa,
  • napięcie / częstotliwość nagrzewnicy: 400 V / 50 Hz,
  • moc nagrzewnicy: 9,0 kW,
  • napięcie / częstotliwość wentylatora: 230 V / 50 Hz,
  • moc / prąd wentylatora (wywiew): 0,71 kW / 3,19 A,
  • prędkość wentylatora: 2800 min-1,
  • sprawność cieplna: 83%,
  • maksymalne zużycie energii: 10,50 kW / 19,95 A,
  • waga netto: 350 kg.

Wersja z nagrzewnicą wodną:

  • wydajność / spręż: 2500 m³/h / 240 Pa,
  • opcjonalna nagrzewnica wodna: Comfort Box 600×350,
  • napięcie / częstotliwość wentylatora: 230 V / 50 Hz,
  • moc / prąd wentylatora (wywiew): 0,71 kW / 3,19 A,
  • prędkość wentylatora: 2800 min-1,
  • sprawność cieplna: 83%,
  • maksymalne zużycie energii: 1,50 kW / 6,95 A,
  • waga netto: 350 kg.

Wersje z nagrzewnicą elektryczną:

RIRS 2500 HE EKO 3.0
Wydajność/spręż [m³/h] / [Pa] 2500 / 240
Nagrzewnica elektryczna | faza, napięcie [50Hz / V] ~3, 400
Nagrzewnica elektryczna | moc [kW] 9,0
Wentylatory EC | faza i napięcie [50Hz / V] ~1, 230
Wentylatory EC | wywiew | moc / prąd [kW] / [A] 0,71 / 3,19
Wentylatory EC | wywiew | prędkość [min-1] 2800
Wentylatory EC | nawiew | moc / prąd [kW] / [A] 0,75 / 3,35
Wentylatory EC | nawiew | prędkość [min-1] 2800
Sprawność cieplna 83%
Maksymalne zużycie energii [kW] / [A] 10,50 / 19,95
Płyta sterująca PRV V2
Klasa filtra nawiewnego F7
Klasa filtra wywiewnego M5
Izolacja cieplna [mm] 50
Kolor (RAL) 7040 (szary)
Waga netto [kg] 350,0
Eksploatacja w pomieszczeniu lub na zewnątrz
Stopień ochrony obudowy IP-34
Zgodność z ERP 2016; 2018

Wersja z nagrzewnicą wodną:

RIS 2500 HW EKO 3.0
Wydajność/spręż [m³/h] / [Pa] 2500 / 240
Nagrzewnica wodna (opcja) Comfort Box 600×350
Wentylatory EC | faza i napięcie [50Hz / V] ~1, 230
Wentylatory EC | wywiew | moc / prąd [kW] / [A] 0,71 / 3,19
Wentylatory EC | wywiew | prędkość [min-1] 2800
Wentylatory EC | nawiew | moc / prąd [kW] / [A] 0,75 / 3,35
Wentylatory EC | nawiew | prędkość [min-1] 2800
Sprawność cieplna 83%
Maksymalne zużycie energii [kW] / [A] 1,50 / 6,95
Płyta sterująca PRV V2
Klasa filtra nawiewnego F7
Klasa filtra wywiewnego M5
Izolacja cieplna [mm] 50
Kolor (RAL) 7040 (szary)
Waga netto [kg] 350,0
Eksploatacja w pomieszczeniu lub na zewnątrz
Stopień ochrony obudowy IP-34
Zgodność z ERP 2016; 2018

Charakterystyka akustyczna:

Całkowite
Lwa dB(A)
Lwa, dB(A)
125 Hz 250 Hz 500 Hz 1 kHz 2 kHz 4 kHz 8 kHz
Wlot 79 61 69 71 75 71 65 64
Wylot 68 60 61 65 56 51 46 41
Do otoczenia 62 45 52 60 54 52 48 43

Pomiary przy 2599 m³/h, 180 Pa.


Wydajność/spręż - wartości mierzone w punkcie pracy.
Sprawność cieplna obliczana zgodnie z normą EN 13141-7.
Dla temperatur niższych niż zalecane należy użyć nagrzewnicy wstępnej, by zapewnić zrównoważoną eksploatację.
Poziomy mocy akustycznej zostały ustalone zgodnie z normą DIN 45635 i/lub ISO 3744.

L
[mm]
L1
[mm]
L2
[mm]
L3
[mm]
W
[mm]
W1
[mm]
H
[mm]
H1
[mm]
G
[mm]
D
[mm]
F
[mm]
1608 500 606 500 1110 1000 1105 190 700 400 50

Wersje z nagrzewnicą elektryczną - widok od strony klapy serwisowej:

A - powietrze zewnętrzne
B - powietrze nawiewane
C - powietrze wywiewane
D - powietrze odprowadzane na zewnątrz

IV - wentylator wywiewny
PV - wentylator nawiewny
RR - obrotowy wymiennik ciepła
R - silnik obrotowego wymiennika ciepła
KE - nagrzewnica elektryczna
PF - filtr nawiewny
IF - filtr wyciągowy
PS1 - przełącznik różnicowo-ciśnieniowy powietrza zewnętrznego
PS2 - przełącznik różnicowo-ciśnieniowy powietrza wywiewanego
TJ - czujnik temperatury powietrza nawiewanego
TL - czujnik temperatury powietrza zewnętrznego
TE - czujnik temperatury powietrza wywiewanego
DTJ - czujnik wilgotności i temperatury
M2 - siłownik przepustnicy powietrza zewnętrznego
M3 - siłownik przepustnicy powietrza wywiewanego
EKS NV PH - nagrzewnica wstępna (opcja)

Wersja z nagrzewnicą wodną - widok od strony klapy serwisowej:

A - powietrze zewnętrzne
B - powietrze nawiewane
C - powietrze wywiewane
D - powietrze odprowadzane na zewnątrz

SVS - nagrzewnica montowana na kanale (opcja)
EKS NV PH - nagrzewnica wstępna (opcja)
IV - wentylator wywiewny
PV - wentylator nawiewny
RR - obrotowy wymiennik ciepła
R - silnik obrotowego wymiennika ciepła
PF - filtr nawiewny
IF - filtr wyciągowy
PS1 - przełącznik różnicowo-ciśnieniowy powietrza zewnętrznego
PS2 - przełącznik różnicowo-ciśnieniowy powietrza wywiewanego
TJ - czujnik temperatury powietrza nawiewanego
TL - czujnik temperatury powietrza zewnętrznego
TE - czujnik temperatury powietrza wywiewanego
DTJ - czujnik wilgotności i temperatury
M6 - dodatkowy zawór mieszający i siłownik (opcja)
M4 - pompa obiegowa (opcja)
T1 - termostat przeciwzamrożeniowy
TV - czujnik przeciwzamrożeniowy
M2 - siłownik przepustnicy powietrza zewnętrznego
M3 - siłownik przepustnicy powietrza wywiewanego
