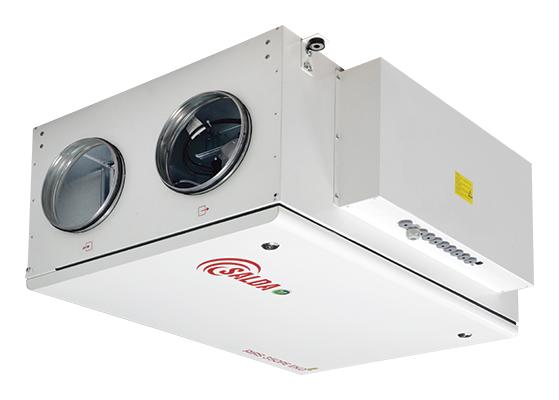

RIRS 350 P EKO

RIRS 350 P EKO

Centrale rekuperacyjne z wymiennikiem obrotowym RIRS > RIRS 350 P EKO

Centrale wentylacyjne RIRS EKO wyposażone są w wydajny obrotowy wymiennik ciepła.
Jednostki służą do wentylacji domów oraz innych ogrzewanych pomieszczeń.
Ten model produktu może być sterowany za pomocą modułu MB-Gateway oraz sterowników SA-CONTROL i FLEX.

Charakterystyka:

  • bardzo mała wysokość,
  • ciche i wydajne wentylatory EC,
  • sprawność wymiennika ciepła: do 85%,
  • zintegrowana nagrzewnica elektryczna lub opcjonalnie wodna,
  • sterowanie przepływem powietrza,
  • niski poziom hałasu,
  • izolacja akustyczna ścian: 30 mm,
  • szybki i łatwy montaż,
  • całkowicie zintegrowany system sterowania typu plug&play,
  • opcjonalny przetwornik CO2, ciśnienia lub przepływu powietrza.

Wybrane dane techniczne:

Wersje z nagrzewnicą elektryczną:

  • wydajność / spręż: 310 m³/h / 100 Pa,
  • napięcie / częstotliwość nagrzewnicy: 230 V / 50 Hz,
  • moc nagrzewnicy: 0,6 kW,
  • napięcie / częstotliwość wentylatora: 230 V / 50 Hz,
  • moc / prąd wentylatora (wywiew): 0,083 kW / 0,750 A,
  • prędkość wentylatora: 3200 min-1,
  • sprawność cieplna: 85%,
  • maksymalne zużycie energii: 0,77 kW / 4,20 A,
  • waga netto: 54 kg.

Wersja z nagrzewnicą wodną:

  • wydajność / spręż: 310 m³/h / 100 Pa,
  • opcjonalna nagrzewnica wodna: AVS 200,
  • napięcie / częstotliwość wentylatora: 230 V / 50 Hz,
  • moc / prąd wentylatora (wywiew): 0,083 kW / 0,750 A,
  • prędkość wentylatora: 3200 min-1,
  • sprawność cieplna: 85%,
  • maksymalne zużycie energii: 0,18 kW / 1,60 A,
  • waga netto: 53 kg.

Wersje z nagrzewnicą elektryczną:

RIRS 350 PE EKO 3.0
Wydajność/spręż [m³/h] / [Pa] 310 / 100
Nagrzewnica elektryczna | faza, napięcie [50Hz / V] ~1, 230
Nagrzewnica elektryczna | moc [kW] 0,6
Wentylatory EC | faza i napięcie [50Hz / V] ~1, 230
Wentylatory EC | wywiew | moc / prąd [kW] / [A] 0,083 / 0,75
Wentylatory EC | wywiew | prędkość [min-1] 3200
Wentylatory EC | nawiew | moc / prąd [kW] / [A] 0,083 / 0,75
Wentylatory EC | nawiew | prędkość [min-1] 3200
Sprawność cieplna 85%
Maksymalne zużycie energii [kW] / [A] 0,77 / 4,20
Płyta sterująca PRV V2
Klasa filtra nawiewnego F7
Klasa filtra wywiewnego M5
Izolacja cieplna [mm] 30
Kolor (RAL) 9016 (biały)
Waga netto [kg] 54,0
Eksploatacja w pomieszczeniu
Stopień ochrony obudowy IP-34
Zgodność z ERP 2016; 2018

Wersja z nagrzewnicą wodną:

RIS 350 PW EKO 3.0
Wydajność/spręż [m³/h] / [Pa] 310 / 100
Nagrzewnica wodna (opcja) AVS 200
Wentylatory EC | faza i napięcie [50Hz / V] ~1, 230
Wentylatory EC | wywiew | moc / prąd [kW] / [A] 0,083 / 0,75
Wentylatory EC | wywiew | prędkość [min-1] 3200
Wentylatory EC | nawiew | moc / prąd [kW] / [A] 0,083 / 0,75
Wentylatory EC | nawiew | prędkość [min-1] 3200
Sprawność cieplna 85%
Maksymalne zużycie energii [kW] / [A] 0,18 / 1,60
Płyta sterująca PRV V2
Klasa filtra nawiewnego F7
Klasa filtra wywiewnego M5
Izolacja cieplna [mm] 30
Kolor (RAL) 9016 (biały)
Waga netto [kg] 53,0
Eksploatacja w pomieszczeniu
Stopień ochrony obudowy IP-34
Zgodność z ERP 2016; 2018

Charakterystyka akustyczna:

Całkowite
Lwa dB(A)
Lwa, dB(A)
125 Hz 250 Hz 500 Hz 1 kHz 2 kHz 4 kHz 8 kHz
Wlot 69 54 53 66 64 60 58 55
Wylot 64 52 54 59 58 57 54 49
Do otoczenia 54 40 39 48 41 47 44 46

Pomiary przy 356 m³/h, 120 Pa.


Wydajność/spręż - wartości mierzone w punkcie pracy.
Sprawność cieplna obliczana zgodnie z normą EN 13141-7.
Dla temperatur niższych niż zalecane należy użyć nagrzewnicy wstępnej, by zapewnić zrównoważoną eksploatację.
Poziomy mocy akustycznej zostały ustalone zgodnie z normą DIN 45635 i/lub ISO 3744.

W
[mm]
W1
[mm]
W2
[mm]
H
[mm]
H1
[mm]
H2
[mm]
H3
[mm]
E
[mm]
L
[mm]
S
[mm]
øD
[mm]
398 196 550 610 160 160 83 764 961 652 200

Wersje z nagrzewnicą elektryczną - widok od strony klapy serwisowej:

A - powietrze zewnętrzne
B - powietrze nawiewane
C - powietrze wywiewane
D - powietrze odprowadzane na zewnątrz

IV - wentylator wywiewny
PV - wentylator nawiewny
RR - obrotowy wymiennik ciepła
R - silnik obrotowego wymiennika ciepła
KE - nagrzewnica elektryczna
TJ - czujnik temperatury powietrza nawiewanego
TE - czujnik temperatury powietrza wywiewanego
AVA - chłodnica wodna (opcja)
EKA NV PH - nagrzewnica wstępna powietrza nawiewanego (opcja)
PF - filtr nawiewny
IF - filtr wyciągowy
TL - czujnik temperatury powietrza zewnętrznego
DTJ - czujnik wilgotności i temperatury

Wersja z nagrzewnicą wodną - widok od strony klapy serwisowej:

A - powietrze zewnętrzne
B - powietrze nawiewane
C - powietrze wywiewane
D - powietrze odprowadzane na zewnątrz

AVS - nagrzewnica montowana na kanale (opcja)
IV - wentylator wywiewny
PV - wentylator nawiewny
RR - obrotowy wymiennik ciepła
R - silnik obrotowego wymiennika ciepła
PF - filtr nawiewny
IF - filtr wyciągowy
TE - czujnik temperatury powietrza wywiewanego
T1 - termostat przeciwzamrożeniowy
TV - czujnik przeciwzamrożeniowy
AVA - chłodnica wodna (opcja)
EKA NV PH - nagrzewnica wstępna powietrza nawiewanego (opcja)
TJ - czujnik temperatury powietrza nawiewanego
TL - czujnik temperatury powietrza zewnętrznego
DTJ - czujnik wilgotności i temperatury
M6 - dodatkowy zawór mieszający i siłownik (opcja)
M4 - pompa obiegowa
