Centrale rekuperacyjne z wymiennikiem obrotowym RIRS > RIRS 3500 H EKO

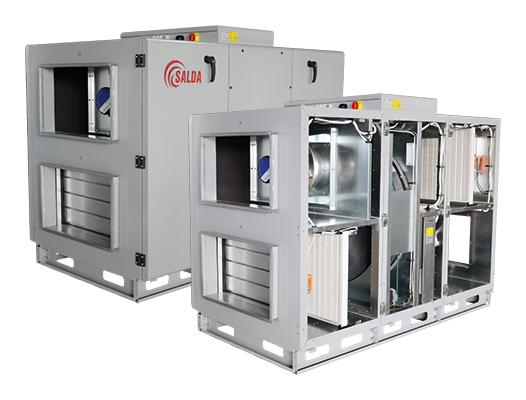

Centrale wentylacyjne RIRS EKO wyposażone są w wydajny obrotowy wymiennik ciepła.
Jednostki służą do wentylacji domów oraz innych ogrzewanych pomieszczeń.
Ten model produktu może być sterowany za pomocą modułu MB-Gateway oraz sterowników SA-CONTROL i FLEX.

Charakterystyka:

  • ciche i wydajne wentylatory EC,
  • sprawność wymiennika ciepła: do 80%,
  • zintegrowana nagrzewnica elektryczna lub opcjonalnie wodna,
  • sterowanie nagrzewnicą elektryczną: 0-10 V,
  • sterowanie przepływem powietrza,
  • zmienne strony obsługi,
  • niski poziom hałasu,
  • izolacja akustyczna ścian: 50 mm,
  • szybki i łatwy montaż,
  • całkowicie zintegrowany system sterowania typu plug&play,
  • zintegrowany presostat mierzący poziom zanieczyszczenia filtra,
  • opcjonalny przetwornik CO2, ciśnienia lub przepływu powietrza,
  • króciec i okap (zamawiany oddzielnie),
  • produkt dostarczany w trzech sekcjach.

Wybrane dane techniczne:

Wersje z nagrzewnicą elektryczną:

  • wydajność / spręż: 4100 m³/h / 200 Pa,
  • napięcie / częstotliwość nagrzewnicy: 400 V / 50 Hz,
  • moc nagrzewnicy: 12,0 kW,
  • napięcie / częstotliwość wentylatora: 230 V / 50 Hz,
  • moc / prąd wentylatora (wywiew): 1,30 kW / 5,75 A,
  • prędkość wentylatora: 2390 min-1,
  • sprawność cieplna: 80%,
  • maksymalne zużycie energii: 14,64 kW / 29,18 A,
  • waga netto: 492 kg.

Wersja z nagrzewnicą wodną:

  • wydajność / spręż: 4100 m³/h / 200 Pa,
  • opcjonalna nagrzewnica wodna: Comfort Box 800×500,
  • napięcie / częstotliwość wentylatora: 230 V / 50 Hz,
  • moc / prąd wentylatora (wywiew): 1,30 kW / 5,75 A,
  • prędkość wentylatora: 2390 min-1,
  • sprawność cieplna: 80%,
  • maksymalne zużycie energii: 2,64 kW / 11,88 A,
  • waga netto: 492 kg.

Wersje z nagrzewnicą elektryczną:

RIRS 3500 HE EKO 3.0
Wydajność/spręż [m³/h] / [Pa] 4100 / 200
Nagrzewnica elektryczna | faza, napięcie [50Hz / V] ~3, 400
Nagrzewnica elektryczna | moc [kW] 12,0
Wentylatory EC | faza i napięcie [50Hz / V] ~1, 230
Wentylatory EC | wywiew | moc / prąd [kW] / [A] 1,30 / 5,75
Wentylatory EC | wywiew | prędkość [min-1] 2390
Wentylatory EC | nawiew | moc / prąd [kW] / [A] 1,30 / 5,75
Wentylatory EC | nawiew | prędkość [min-1] 2390
Sprawność cieplna 80%
Maksymalne zużycie energii [kW] / [A] 14,64 / 29,18
Płyta sterująca PRV V2
Klasa filtra nawiewnego F7
Klasa filtra wywiewnego M5
Izolacja cieplna [mm] 50
Kolor (RAL) 7040 (szary)
Waga netto [kg] 492,0
Eksploatacja w pomieszczeniu
Stopień ochrony obudowy IP-34
Zgodność z ERP 2016; 2018

Wersja z nagrzewnicą wodną:

RIS 3500 HW EKO 3.0
Wydajność/spręż [m³/h] / [Pa] 4100 / 200
Nagrzewnica wodna (opcja) Comfort Box 800×500
Wentylatory EC | faza i napięcie [50Hz / V] ~1, 230
Wentylatory EC | wywiew | moc / prąd [kW] / [A] 1,30 / 5,75
Wentylatory EC | wywiew | prędkość [min-1] 2390
Wentylatory EC | nawiew | moc / prąd [kW] / [A] 1,30 / 5,75
Wentylatory EC | nawiew | prędkość [min-1] 2390
Sprawność cieplna 80%
Maksymalne zużycie energii [kW] / [A] 2,64 / 11,88
Płyta sterująca PRV V2
Klasa filtra nawiewnego F7
Klasa filtra wywiewnego M5
Izolacja cieplna [mm] 50
Kolor (RAL) 7040 (szary)
Waga netto [kg] 492,0
Eksploatacja w pomieszczeniu
Stopień ochrony obudowy IP-34
Zgodność z ERP 2016; 2018

Charakterystyka akustyczna:

Całkowite
Lwa dB(A)
Lwa, dB(A)
125 Hz 250 Hz 500 Hz 1 kHz 2 kHz 4 kHz 8 kHz
Wlot 84 59 73 79 78 77 75 70
Wylot 74 60 72 68 62 59 53 42
Do otoczenia 66 55 60 61 58 56 50 48

Pomiary przy 4055 m³/h, 225 Pa.


Wydajność/spręż - wartości mierzone w punkcie pracy.
Sprawność cieplna obliczana zgodnie z normą EN 13141-7.
Dla temperatur niższych niż zalecane należy użyć nagrzewnicy wstępnej, by zapewnić zrównoważoną eksploatację.
Poziomy mocy akustycznej zostały ustalone zgodnie z normą DIN 45635 i/lub ISO 3744.

L
[mm]
L1
[mm]
L2
[mm]
L3
[mm]
W
[mm]
W1
[mm]
H
[mm]
H1
[mm]
G
[mm]
D
[mm]
F
[mm]
1900 630 628 630 1040 1205 1300 190 700 400 50

Wersje z nagrzewnicą elektryczną - widok od strony klapy serwisowej:

A - powietrze zewnętrzne
B - powietrze nawiewane
C - powietrze wywiewane
D - powietrze odprowadzane na zewnątrz

IV - wentylator wywiewny
PV - wentylator nawiewny
RR - obrotowy wymiennik ciepła
R - silnik obrotowego wymiennika ciepła
KE - nagrzewnica elektryczna
PF - filtr nawiewny
IF - filtr wyciągowy
PS1 - przełącznik różnicowo-ciśnieniowy powietrza zewnętrznego
PS2 - przełącznik różnicowo-ciśnieniowy powietrza wywiewanego
TJ - czujnik temperatury powietrza nawiewanego
TL - czujnik temperatury powietrza zewnętrznego
TE - czujnik temperatury powietrza wywiewanego
DTJ - czujnik wilgotności i temperatury
M2 - siłownik przepustnicy powietrza zewnętrznego
M3 - siłownik przepustnicy powietrza wywiewanego
EKS NV PH - nagrzewnica wstępna (opcja)

Wersja z nagrzewnicą wodną - widok od strony klapy serwisowej:

A - powietrze zewnętrzne
B - powietrze nawiewane
C - powietrze wywiewane
D - powietrze odprowadzane na zewnątrz

SVS - nagrzewnica montowana na kanale (opcja)
EKS NV PH - nagrzewnica wstępna (opcja)
IV - wentylator wywiewny
PV - wentylator nawiewny
RR - obrotowy wymiennik ciepła
R - silnik obrotowego wymiennika ciepła
PF - filtr nawiewny
IF - filtr wyciągowy
PS1 - przełącznik różnicowo-ciśnieniowy powietrza zewnętrznego
PS2 - przełącznik różnicowo-ciśnieniowy powietrza wywiewanego
TJ - czujnik temperatury powietrza nawiewanego
TL - czujnik temperatury powietrza zewnętrznego
TE - czujnik temperatury powietrza wywiewanego
DTJ - czujnik wilgotności i temperatury
M6 - dodatkowy zawór mieszający i siłownik (opcja)
M4 - pompa obiegowa (opcja)
T1 - termostat przeciwzamrożeniowy
TV - czujnik przeciwzamrożeniowy
M2 - siłownik przepustnicy powietrza zewnętrznego
M3 - siłownik przepustnicy powietrza wywiewanego
