Centrale rekuperacyjne z wymiennikiem obrotowym RIRS > RIRS 400 H EKO

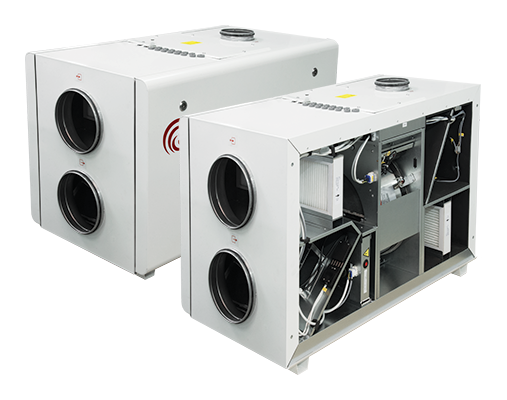

Centrale wentylacyjne RIRS EKO wyposażone są w wydajny obrotowy wymiennik ciepła.
Jednostki służą do wentylacji domów oraz innych ogrzewanych pomieszczeń.
Ten model produktu może być sterowany za pomocą modułu MB-Gateway oraz sterowników SA-CONTROL i FLEX.

Charakterystyka:

  • ciche i wydajne wentylatory EC,
  • sprawność wymiennika ciepła: do 75%,
  • zintegrowana nagrzewnica elektryczna lub opcjonalnie wodna,
  • sterowanie przepływem powietrza,
  • zmienne strony obsługi,
  • niski poziom hałasu,
  • izolacja akustyczna ścian: 50 mm,
  • szybki i łatwy montaż,
  • całkowicie zintegrowany system sterowania typu plug&play,
  • opcjonalny przetwornik CO2, ciśnienia lub przepływu powietrza.

Wybrane dane techniczne:

Wersje z nagrzewnicą elektryczną:

  • wydajność / spręż: 400 m³/h / 100 Pa,
  • napięcie / częstotliwość nagrzewnicy: 230 V / 50 Hz,
  • moc nagrzewnicy: 1,2 kW,
  • napięcie / częstotliwość wentylatora: 230 V / 50 Hz,
  • moc / prąd wentylatora (wywiew): 0,085 kW / 0,75 A,
  • prędkość wentylatora: 3200 min-1,
  • sprawność cieplna: 75%,
  • maksymalne zużycie energii: 1,38 kW / 6,80 A,
  • waga netto: 72 kg.

Wersja z nagrzewnicą wodną:

  • wydajność / spręż: 400 m³/h / 100 Pa,
  • opcjonalna nagrzewnica wodna: AVS 160,
  • napięcie / częstotliwość wentylatora: 230 V / 50 Hz,
  • moc / prąd wentylatora (wywiew): 0,085 kW / 0,75 A,
  • prędkość wentylatora: 3200 min-1,
  • sprawność cieplna: 75%,
  • maksymalne zużycie energii: 0,18 kW / 1,60 A,
  • waga netto: 72 kg.

Wersje z nagrzewnicą elektryczną:

RIRS 400 HE EKO 3.0
Wydajność/spręż [m³/h] / [Pa] 400 / 100
Nagrzewnica elektryczna | faza, napięcie [50Hz / V] ~1, 230
Nagrzewnica elektryczna | moc [kW] 1,2
Wentylatory EC | faza i napięcie [50Hz / V] ~1, 230
Wentylatory EC | wywiew | moc / prąd [kW] / [A] 0,085 / 0,75
Wentylatory EC | wywiew | prędkość [min-1] 3200
Wentylatory EC | nawiew | moc / prąd [kW] / [A] 0,085 / 0,75
Wentylatory EC | nawiew | prędkość [min-1] 3200
Sprawność cieplna 75%
Maksymalne zużycie energii [kW] / [A] 1,38 / 6,80
Płyta sterująca PRV V2
Klasa filtra nawiewnego F7
Klasa filtra wywiewnego M5
Izolacja cieplna [mm] 50
Kolor (RAL) 9016 (biały)
Waga netto [kg] 72,0
Eksploatacja w pomieszczeniu
Stopień ochrony obudowy IP-34
Zgodność z ERP 2016; 2018

Wersja z nagrzewnicą wodną:

RIS 400 HW EKO 3.0
Wydajność/spręż [m³/h] / [Pa] 400 / 100
Nagrzewnica wodna (opcja) AVS 160
Wentylatory EC | faza i napięcie [50Hz / V] ~1, 230
Wentylatory EC | wywiew | moc / prąd [kW] / [A] 0,085 / 0,75
Wentylatory EC | wywiew | prędkość [min-1] 3200
Wentylatory EC | nawiew | moc / prąd [kW] / [A] 0,085 / 0,75
Wentylatory EC | nawiew | prędkość [min-1] 3200
Sprawność cieplna 75%
Maksymalne zużycie energii [kW] / [A] 0,18 / 1,60
Płyta sterująca PRV V2
Klasa filtra nawiewnego F7
Klasa filtra wywiewnego M5
Izolacja cieplna [mm] 50
Kolor (RAL) 9016 (biały)
Waga netto [kg] 72,0
Eksploatacja w pomieszczeniu
Stopień ochrony obudowy IP-34
Zgodność z ERP 2016; 2018

Charakterystyka akustyczna:

Całkowite
Lwa dB(A)
Lwa, dB(A)
125 Hz 250 Hz 500 Hz 1 kHz 2 kHz 4 kHz 8 kHz
Wlot 78 70 68 72 72 70 64 65
Wylot 63 53 57 61 49 45 40 32
Do otoczenia 55 43 44 53 48 45 44 41

Pomiary przy 445 m³/h, 124 Pa.


Wydajność/spręż - wartości mierzone w punkcie pracy.
Sprawność cieplna obliczana zgodnie z normą EN 13141-7.
Dla temperatur niższych niż zalecane należy użyć nagrzewnicy wstępnej, by zapewnić zrównoważoną eksploatację.
Poziomy mocy akustycznej zostały ustalone zgodnie z normą DIN 45635 i/lub ISO 3744.

L
[mm]
W
[mm]
W1
[mm]
H
[mm]
H1
[mm]
øD
[mm]
F
[mm]
1000 560 560 610 40 200 30

Wersje z nagrzewnicą elektryczną - widok od strony klapy serwisowej:

A - powietrze zewnętrzne
B - powietrze nawiewane
C - powietrze wywiewane
D - powietrze odprowadzane na zewnątrz

IV - wentylator wywiewny
PV - wentylator nawiewny
RR - obrotowy wymiennik ciepła
R - silnik obrotowego wymiennika ciepła
KE - nagrzewnica elektryczna
PF - filtr nawiewny
IF - filtr wyciągowy
TJ - czujnik temperatury powietrza nawiewanego
TL - czujnik temperatury powietrza zewnętrznego
TE - czujnik temperatury powietrza wywiewanego
DTJ - czujnik wilgotności i temperatury
EKA NV PH - nagrzewnica wstępna (opcja)
AVA - chłodnica wodna (opcja)

Wersja z nagrzewnicą wodną - widok od strony klapy serwisowej:

A - powietrze zewnętrzne
B - powietrze nawiewane
C - powietrze wywiewane
D - powietrze odprowadzane na zewnątrz

AVS - nagrzewnica montowana na kanale (opcja)
IV - wentylator wywiewny
PV - wentylator nawiewny
RR - obrotowy wymiennik ciepła
R - silnik obrotowego wymiennika ciepła
PF - filtr nawiewny
IF - filtr wyciągowy
TJ - czujnik temperatury powietrza nawiewanego
TL - czujnik temperatury powietrza zewnętrznego
TE - czujnik temperatury powietrza wywiewanego
DTJ - czujnik wilgotności i temperatury
M6 - dodatkowy zawór mieszający i siłownik (opcja)
M4 - pompa obiegowa (opcja)
T1 - termostat przeciwzamrożeniowy
TV - czujnik przeciwzamrożeniowy
EKA NV PH - nagrzewnica wstępna (opcja)
AVA - chłodnica wodna (opcja)
