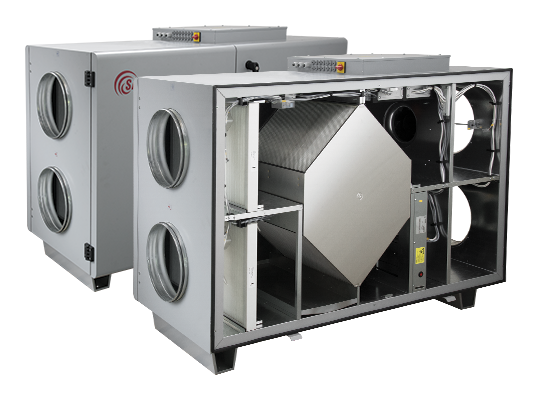

Centrale rekuperacyjne z wymiennikiem przeciwprądowym RIS > RIS 1200 H EKO 3.0

Centrale wentylacyjne RIS EKO wyposażone są w wysokowydajny przeciwprądowy wymiennik ciepła.
Służą do wentylacji domów, biur i innych ogrzewanych pomieszczeń, m.in.: sal lekcyjnych, apartamentów, sal konferencyjnych.
Ten model produktu może być sterowany za pomocą modułu MB-Gateway oraz sterowników SA-CONTROL i FLEX

Charakterystyka:

  • ciche i wydajne wentylatory EC,
  • sprawność wymiennika ciepła: do 90%,
  • zintegrowana nagrzewnica elektryczna lub opcjonalnie wodna,
  • sterowanie przepływem powietrza,
  • sterowanie temperaturą powietrza doprowadzanego,
  • BY-PASS z siłownikiem,
  • ochrona przeciwzamarzaniowa wymiennika ciepła,
  • niski poziom hałasu,
  • izolacja akustyczna ścian: 50 mm,
  • szybki i łatwy montaż,
  • całkowicie zintegrowany system sterowania typu plug&play,
  • zintegrowany presostat mierzący poziom zanieczyszczenia filtra,
  • sterowanie nagrzewnicą elektryczną: 0-10 V,
  • opcjonalny przetwornik CO2, ciśnienia lub wilgotności.

Wybrane dane techniczne:

Wersje z nagrzewnicą elektryczną:

  • wydajność / spręż: 1200 m³/h / 200 Pa,
  • napięcie / częstotliwość nagrzewnicy: 230 V / 50 Hz,
  • moc nagrzewnicy: 2,0 kW,
  • napięcie / częstotliwość wentylatora: 230 V / 50 Hz,
  • moc / prąd wentylatora (wywiew): 0,400 kW / 2,61 A,
  • prędkość wentylatora: 3400 min-1,
  • sprawność cieplna: 90%,
  • maksymalne zużycie energii: 2,82 kW / 14,07 A,
  • waga netto: 171 kg.

Wersja z nagrzewnicą wodną:

  • wydajność / spręż: 1200 m³/h / 200 Pa,
  • opcjonalna nagrzewnica wodna: AVS 315,
  • napięcie / częstotliwość wentylatora: 230 V / 50 Hz,
  • moc / prąd wentylatora (wywiew): 0,400 kW / 2,61 A,
  • prędkość wentylatora: 3400 min-1,
  • sprawność cieplna: 90%,
  • maksymalne zużycie energii: 0,82 kW / 5,37 A,
  • waga netto: 173 kg.

Wersje z nagrzewnicą elektryczną:

RIS 1200 HE EKO 3.0
Wydajność/spręż [m³/h] / [Pa] 1200 / 200
Nagrzewnica elektryczna | faza, napięcie [50Hz / V] ~1, 230
Nagrzewnica elektryczna | moc [kW] 2,0
Wentylatory EC | faza i napięcie [50Hz / V] ~1, 230
Wentylatory EC | wywiew | moc / prąd [kW] / [A] 0,400 / 2,61
Wentylatory EC | wywiew | prędkość [min-1] 3400
Wentylatory EC | nawiew | moc / prąd [kW] / [A] 0,420 / 2,72
Wentylatory EC | nawiew | prędkość [min-1] 3400
Sprawność cieplna 90%
Maksymalne zużycie energii [kW] / [A] 2,82 / 14,07
Płyta sterująca PRV V2
Klasa filtra nawiewnego F7
Klasa filtra wywiewnego M5
Izolacja cieplna [mm] 50
Kolor (RAL) 7040 (szary)
Waga netto [kg] 171,0
Eksploatacja w pomieszczeniu lub na zewnątrz
Zakres temperatury pracy (min. / maks.) [°C] -3,5 / +40
Stopień ochrony obudowy IP-34
Zgodność z ERP 2016; 2018

Wersja z nagrzewnicą wodną:

RIS 1200 HW EKO 3.0
Wydajność/spręż [m³/h] / [Pa] 1200 / 200
Nagrzewnica wodna (opcja) AVS 315
Wentylatory EC | faza i napięcie [50Hz / V] ~1, 230
Wentylatory EC | wywiew | moc / prąd [kW] / [A] 0,400 / 2,61
Wentylatory EC | wywiew | prędkość [min-1] 3400
Wentylatory EC | nawiew | moc / prąd [kW] / [A] 0,420 / 2,72
Wentylatory EC | nawiew | prędkość [min-1] 3400
Sprawność cieplna 90%
Maksymalne zużycie energii [kW] / [A] 0,82 / 5,37
Płyta sterująca PRV V2
Klasa filtra nawiewnego F7
Klasa filtra wywiewnego M5
Izolacja cieplna [mm] 50
Kolor (RAL) 7040 (szary)
Waga netto [kg] 173,0
Eksploatacja w pomieszczeniu lub na zewnątrz
Zakres temperatury pracy (min. / maks.) [°C] -3,5 / +40
Stopień ochrony obudowy IP-34
Zgodność z ERP 2016; 2018

Charakterystyka akustyczna:

Całkowite
Lwa dB(A)
Lwa, dB(A)
125 Hz 250 Hz 500 Hz 1 kHz 2 kHz 4 kHz 8 kHz
Wlot 75 62 65 71 70 65 63 53
Wylot 57 51 49 52 51 45 40 32
Do otoczenia 53 44 43 48 47 43 40 33

Pomiary przy 1271 m³/h, 119 Pa.


Wydajność/spręż - wartości mierzone w punkcie pracy.
Sprawność cieplna obliczana zgodnie z normą EN 13141-7.
Dla temperatur niższych niż zalecane należy użyć nagrzewnicy wstępnej, by zapewnić zrównoważoną eksploatację.
Poziomy mocy akustycznej zostały ustalone zgodnie z normą DIN 45635 i/lub ISO 3744.

L
[mm]
W
[mm]
W1
[mm]
øD
[mm]
H
[mm]
H1
[mm]
H2
[mm]
H3
[mm]
H4
[mm]
F
[mm]
1500 760 380 315 1000 269 269 70 141 40

Wersje z nagrzewnicą elektryczną - widok od strony klapy serwisowej:

A - powietrze zewnętrzne
B - powietrze nawiewane
C - powietrze wywiewane
D - powietrze odprowadzane na zewnątrz

IV - wentylator wywiewny
PV - wentylator nawiewny
PR - krzyżowy przeciwprądowy wymiennik ciepła
KE - nagrzewnica elektryczna
PF - filtr nawiewny
IF - filtr wyciągowy
TJ - czujnik temperatury powietrza nawiewanego
TL - czujnik temperatury powietrza zewnętrznego
M1 - siłownik przepustnicy by-pass
PS1 - przełącznik różnicowo-ciśnieniowy nawiewny
PS2 - przełącznik różnicowo-ciśnieniowy wywiewny
PS3 - zabezpieczenie FROST wymiennika
DTJ 100.1 - czujnik wilgotności i temperatury

Wersja z nagrzewnicą wodną - widok od strony klapy serwisowej:

A - powietrze zewnętrzne
B - powietrze nawiewane
C - powietrze wywiewane
D - powietrze odprowadzane na zewnątrz

EKA NV PH - nagrzewnica wstępna na kanale (opcja)
AVS - nagrzewnica montowana na kanale (opcja)
IV - wentylator wywiewny
PV - wentylator nawiewny
PR - krzyżowy przeciwprądowy wymiennik ciepła
PF - filtr nawiewny
IF - filtr wyciągowy
TJ - czujnik temperatury powietrza nawiewanego
TL - czujnik temperatury powietrza zewnętrznego
TE - czujnik temperatury powietrza wywiewanego
TV - czujnik przeciwzamrożeniowy
T1 - termostat przeciwzamrożeniowy
M1 - siłownik przepustnicy by-pass
M6 - dodatkowy zawór mieszający i siłownik (opcja)
M4 - pompa obiegowa (opcja)
PS1 - przełącznik różnicowo-ciśnieniowy nawiewny
PS2 - przełącznik różnicowo-ciśnieniowy wywiewny
PS3 - zabezpieczenie FROST wymiennika
DTJ 100.1 - czujnik wilgotności i temperatury
