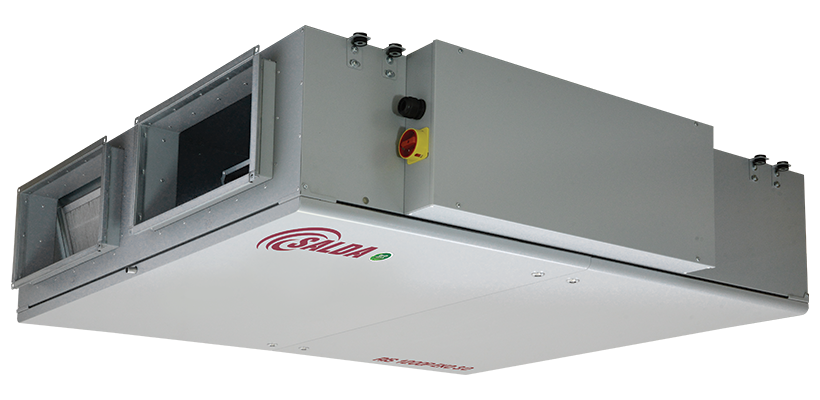

RIS 1200 P EKO 3.0

RIS 1200 P EKO 3.0

Centrale rekuperacyjne z wymiennikiem przeciwprądowym RIS > RIS 1200 P EKO 3.0

Centrale wentylacyjne RIS EKO wyposażone są w wysokowydajny przeciwprądowy wymiennik ciepła.
Służą do wentylacji domów, biur i innych ogrzewanych pomieszczeń, m.in.: sal lekcyjnych, apartamentów, sal konferencyjnych.
Ten model produktu może być sterowany za pomocą modułu MB-Gateway oraz sterowników SA-CONTROL i FLEX

Charakterystyka:

  • bardzo mała wysokość,
  • oszczędność energii i niski poziom hałasu - wentylatory EC zgodne z dyrektywą ErP 2009/125/WE,
  • sprawność wymiennika ciepła: do 90%,
  • zintegrowana nagrzewnica elektryczna lub opcjonalnie wodna,
  • wydajne filtry F7/M5,
  • przeznaczone do montażu pod sufitem, wyłącznie wewnątrz pomieszczeń,
  • zintegrowany system sterowania Plug&Play,
  • łatwo demontowana nagrzewnica,
  • dostęp do elementów wewnętrznych przez drzwi na zawiasach z zamkami,
  • szybki i łatwy dostęp do automatyki centrali,
  • taca ociekowa ze stali nierdzewnej,
  • wyposażona we wsporniki montażowe z gumowymi podkładkami antywibracyjnymi,
  • łatwy i szybki montaż.

Wybrane dane techniczne:

Wersje z nagrzewnicą elektryczną:

  • wydajność / spręż: 1200 m³/h / 200 Pa,
  • napięcie / częstotliwość nagrzewnicy: 230 V / 50 Hz lub 400 V / 50 Hz,
  • moc nagrzewnicy: od 3,0 do 9,0 kW,
  • napięcie / częstotliwość wentylatora: 230 V / 50 Hz,
  • moc / prąd wentylatora (wywiew): 0,45 kW / 2,95 A,
  • prędkość wentylatora: 3400 min-1,
  • sprawność cieplna: 90%,
  • maksymalne zużycie energii: od 3,82 kW / 18,49 A do 9,82 kW / 18,49 A,
  • waga netto: 170 kg.

Wersja z nagrzewnicą wodną:

  • wydajność / spręż: 1200 m³/h / 200 Pa,
  • opcjonalna nagrzewnica wodna: SVS 500×250,
  • napięcie / częstotliwość wentylatora: 230 V / 50 Hz,
  • moc / prąd wentylatora (wywiew): 0,45 kW / 2,95 A,
  • prędkość wentylatora: 3400 min-1,
  • sprawność cieplna: 90%,
  • maksymalne zużycie energii: 0,82 kW / 5,49 A,
  • waga netto: 170 kg.

Wersje z nagrzewnicą elektryczną:

RIS 1200 PE 3.0 EKO 3.0 6.0 EKO 3.0 9.0 EKO 3.0
Wydajność/spręż [m³/h] / [Pa] 1200 / 200 1200 / 200 1200 / 200
Nagrzewnica elektryczna | faza, napięcie [50Hz / V] ~1, 230 ~3, 400 ~3, 400
Nagrzewnica elektryczna | moc [kW] 3,0 6,0 9,0
Wentylatory EC | faza i napięcie [50Hz / V] ~1, 230 ~1, 230 ~1, 230
Wentylatory EC | wywiew | moc / prąd [kW] / [A] 0,450 / 2,95 0,450 / 2,95 0,450 / 2,95
Wentylatory EC | wywiew | prędkość [min-1] 3400 3400 3400
Wentylatory EC | nawiew | moc / prąd [kW] / [A] 0,370 / 2,50 0,370 / 2,50 0,370 / 2,50
Wentylatory EC | nawiew | prędkość [min-1] 3400 3400 3400
Sprawność cieplna 90% 90% 90%
Maksymalne zużycie energii [kW] / [A] 3,82 / 18,49 6,82 / 14,49 9,82 / 18,49
Płyta sterująca PRV V2 PRV V2 PRV V2
Klasa filtra nawiewnego F7 F7 F7
Klasa filtra wywiewnego M5 M5 M5
Izolacja cieplna [mm] 50 50 50
Kolor (RAL) 7040 (szary) 7040 (szary) 7040 (szary)
Waga netto [kg] 170,0 170,0 170,0
Eksploatacja w pomieszczeniu w pomieszczeniu w pomieszczeniu
Zakres temperatury pracy (min. / maks.) [°C] -3,5 / +40 -3,5 / +40 -3,5 / +40
Stopień ochrony obudowy IP-34 IP-34 IP-34
Zgodność z ERP 2016; 2018 2016; 2018 2016; 2018

Wersja z nagrzewnicą wodną:

RIS 1200 PW EKO 3.0
Wydajność/spręż [m³/h] / [Pa] 1200 / 200
Nagrzewnica wodna (opcja) SVS 500×250
Wentylatory EC | faza i napięcie [50Hz / V] ~1, 230
Wentylatory EC | wywiew | moc / prąd [kW] / [A] 0,450 / 2,95
Wentylatory EC | wywiew | prędkość [min-1] 3400
Wentylatory EC | nawiew | moc / prąd [kW] / [A] 0,370 / 2,50
Wentylatory EC | nawiew | prędkość [min-1] 3400
Sprawność cieplna 90%
Maksymalne zużycie energii [kW] / [A] 0,82 / 5,49
Płyta sterująca PRV V2
Klasa filtra nawiewnego F7
Klasa filtra wywiewnego M5
Izolacja cieplna [mm] 50
Kolor (RAL) 7040 (szary)
Waga netto [kg] 170,0
Eksploatacja w pomieszczeniu
Zakres temperatury pracy (min. / maks.) [°C] -3,5 / +40
Stopień ochrony obudowy IP-34
Zgodność z ERP 2016; 2018

Charakterystyka akustyczna:

Całkowite
Lwa dB(A)
Lwa, dB(A)
125 Hz 250 Hz 500 Hz 1 kHz 2 kHz 4 kHz 8 kHz
Wlot 76 58 69 71 69 67 64 56
Wylot 64 52 56 61 56 50 45 42
Do otoczenia 56 42 48 50 49 48 46 40

Pomiary przy 1298 m³/h, 100 Pa.


Wydajność/spręż - wartości mierzone w punkcie pracy.
Sprawność cieplna obliczana zgodnie z normą EN 13141-7.
Dla temperatur niższych niż zalecane należy użyć nagrzewnicy wstępnej, by zapewnić zrównoważoną eksploatację.
Poziomy mocy akustycznej zostały ustalone zgodnie z normą DIN 45635 i/lub ISO 3744.

W
[mm]
W1
[mm]
W2
[mm]
W3
[mm]
H
[mm]
H1
[mm]
H2
[mm]
H3
[mm]
H4
[mm]
H5
[mm]
F
[mm]
G
[mm]
D
[mm]
1550 1320 1655 685 1400 1440 1500 175 390 100 52 500 250

Wersje z nagrzewnicą elektryczną - widok od strony klapy serwisowej:

A - powietrze zewnętrzne
B - powietrze nawiewane
C - powietrze wywiewane
D - powietrze odprowadzane na zewnątrz

IV - wentylator wywiewny
PV - wentylator nawiewny
PR - krzyżowy przeciwprądowy wymiennik ciepła
KE - nagrzewnica elektryczna
PF - filtr nawiewny
IF - filtr wyciągowy
TE - czujnik temperatury powietrza wywiewanego
TL - czujnik temperatury powietrza zewnętrznego
TJ - czujnik temperatury powietrza nawiewanego
DTJ 100.1 - czujnik wilgotności i temperatury
M1 - siłownik przepustnicy by-pass
PS1 - przełącznik różnicowo-ciśnieniowy nawiewny
PS2 - przełącznik różnicowo-ciśnieniowy wywiewny
PS3 - zabezpieczenie FROST wymiennika ciepła

Wersja z nagrzewnicą wodną - widok od strony klapy serwisowej:

A - powietrze zewnętrzne
B - powietrze nawiewane
C - powietrze wywiewane
D - powietrze odprowadzane na zewnątrz

SVS - nagrzewnica montowana na kanale (opcja)
IV - wentylator wywiewny
PV - wentylator nawiewny
PR - krzyżowy przeciwprądowy wymiennik ciepła
PF - filtr nawiewny
IF - filtr wyciągowy
TE - czujnik temperatury powietrza wywiewanego
TL - czujnik temperatury powietrza zewnętrznego
TJ - czujnik temperatury powietrza nawiewanego
TV - czujnik przeciwzamrożeniowy
T1 - termostat przeciwzamrożeniowy
DTJ 100.1 - czujnik wilgotności i temperatury
M1 - siłownik przepustnicy by-pass
M4 - pompa obiegowa (opcja)
M6 - dodatkowy zawór mieszający i siłownik (opcja)
PS1 - przełącznik różnicowo-ciśnieniowy nawiewny
PS2 - przełącznik różnicowo-ciśnieniowy wywiewny
PS3 - zabezpieczenie FROST wymiennika ciepła
