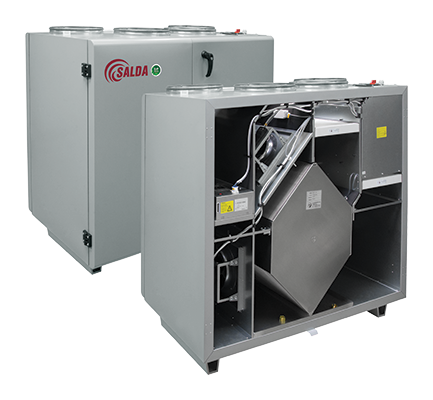

Centrale rekuperacyjne z wymiennikiem przeciwprądowym RIS > RIS 2200 V EKO 3.0

Centrale wentylacyjne RIS EKO wyposażone są w wysokowydajny przeciwprądowy wymiennik ciepła.
Służą do wentylacji domów, biur i innych ogrzewanych pomieszczeń, m.in.: sal lekcyjnych, apartamentów, sal konferencyjnych.
Ten model produktu może być sterowany za pomocą modułu MB-Gateway oraz sterowników SA-CONTROL i FLEX

Charakterystyka:

  • ciche i wydajne wentylatory EC,
  • sprawność wymiennika ciepła: do 90%,
  • zintegrowana nagrzewnica elektryczna lub opcjonalnie wodna,
  • sterowanie przepływem powietrza,
  • sterowanie temperaturą powietrza doprowadzanego,
  • BY-PASS z siłownikiem,
  • ochrona przeciwzamarzaniowa wymiennika ciepła,
  • niski poziom hałasu,
  • izolacja akustyczna ścian: 50 mm,
  • szybki i łatwy montaż,
  • całkowicie zintegrowany system sterowania typu plug&play,
  • zintegrowany presostat mierzący poziom zanieczyszczenia filtra,
  • sterowanie nagrzewnicą elektryczną: 0-10 V,
  • opcjonalny przetwornik CO2, ciśnienia lub wilgotności.

Wybrane dane techniczne:

Wersje z nagrzewnicą elektryczną:

  • wydajność / spręż: 2300 m³/h / 200 Pa,
  • napięcie / częstotliwość nagrzewnicy: 230 V / 50 Hz,
  • moc nagrzewnicy: 3,0 kW,
  • napięcie / częstotliwość wentylatora: 230 V / 50 Hz,
  • moc / prąd wentylatora (wywiew): 0,715 kW / 3,20 A,
  • prędkość wentylatora: 2800 min-1,
  • sprawność cieplna: 90%,
  • maksymalne zużycie energii: 4,43 kW / 19,32 A,
  • waga netto: 290 kg.

Wersja z nagrzewnicą wodną:

  • wydajność / spręż: 2300 m³/h / 200 Pa,
  • opcjonalna nagrzewnica wodna: AVS 400 / AVA 400,
  • napięcie / częstotliwość wentylatora: 230 V / 50 Hz,
  • moc / prąd wentylatora (wywiew): 0,715 kW / 3,20 A,
  • prędkość wentylatora: 2800 min-1,
  • sprawność cieplna: 90%,
  • maksymalne zużycie energii: 1,43 kW / 6,31 A,
  • waga netto: 290 kg.

Wersje z nagrzewnicą elektryczną:

RIS 2200 VE EKO 3.0
Wydajność/spręż [m³/h] / [Pa] 2300 / 200
Nagrzewnica elektryczna | faza, napięcie [50Hz / V] ~1, 230
Nagrzewnica elektryczna | moc [kW] 3,0
Wentylatory EC | faza i napięcie [50Hz / V] ~1, 230
Wentylatory EC | wywiew | moc / prąd [kW] / [A] 0,715 / 3,20
Wentylatory EC | wywiew | prędkość [min-1] 2800
Wentylatory EC | nawiew | moc / prąd [kW] / [A] 0,715 / 3,10
Wentylatory EC | nawiew | prędkość [min-1] 2800
Sprawność cieplna 90%
Maksymalne zużycie energii [kW] / [A] 4,43 / 19,32
Płyta sterująca PRV V2
Klasa filtra nawiewnego F7
Klasa filtra wywiewnego M5
Izolacja cieplna [mm] 50
Kolor (RAL) 7040 (szary)
Waga netto [kg] 290,0
Eksploatacja w pomieszczeniu
Zakres temperatury pracy (min. / maks.) [°C] -3,5 / +40
Stopień ochrony obudowy IP-34
Zgodność z ERP 2016; 2018

Wersja z nagrzewnicą wodną:

RIS 2200 VW EKO 3.0
Wydajność/spręż [m³/h] / [Pa] 2300 / 200
Nagrzewnica wodna (opcja) AVS 400 / AVA 400
Wentylatory EC | faza i napięcie [50Hz / V] ~1, 230
Wentylatory EC | wywiew | moc / prąd [kW] / [A] 0,715 / 3,20
Wentylatory EC | wywiew | prędkość [min-1] 2800
Wentylatory EC | nawiew | moc / prąd [kW] / [A] 0,715 / 3,10
Wentylatory EC | nawiew | prędkość [min-1] 2800
Sprawność cieplna 90%
Maksymalne zużycie energii [kW] / [A] 1,43 / 6,31
Płyta sterująca PRV V2
Klasa filtra nawiewnego F7
Klasa filtra wywiewnego M5
Izolacja cieplna [mm] 50
Kolor (RAL) 7040 (szary)
Waga netto [kg] 290,0
Eksploatacja w pomieszczeniu
Zakres temperatury pracy (min. / maks.) [°C] -3,5 / +40
Stopień ochrony obudowy IP-34
Zgodność z ERP 2016; 2018

Charakterystyka akustyczna:

Całkowite
Lwa dB(A)
Lwa, dB(A)
63 Hz 125 Hz 250 Hz 500 Hz 1 kHz 2 kHz 4 kHz 8 kHz
Wlot 80 63 65 69 71 74 74 71 65
Wylot 72 60 61 63 66 65 64 62 58
Do otoczenia 63 44 51 58 57 55 54 51 46

Pomiary przy 2150 m³/h, 250 Pa.


Wydajność/spręż - wartości mierzone w punkcie pracy.
Sprawność cieplna obliczana zgodnie z normą EN 13141-7.
Dla temperatur niższych niż zalecane należy użyć nagrzewnicy wstępnej, by zapewnić zrównoważoną eksploatację.
Poziomy mocy akustycznej zostały ustalone zgodnie z normą DIN 45635 i/lub ISO 3744.

L
[mm]
W
[mm]
H
[mm]
øD
[mm]
H1
[mm]
F
[mm]
800 2000 1600 400 140 70

Wersje z nagrzewnicą elektryczną - widok od strony klapy serwisowej:

A - powietrze zewnętrzne
B - powietrze nawiewane
C - powietrze wywiewane
D - powietrze odprowadzane na zewnątrz

IV - wentylator wywiewny
PV - wentylator nawiewny
PR - krzyżowy przeciwprądowy wymiennik ciepła
KE - nagrzewnica elektryczna
PF - filtr nawiewny
IF - filtr wyciągowy
M1 - siłownik przepustnicy by-pass
TL - czujnik temperatury powietrza zewnętrznego
TJ - czujnik temperatury powietrza nawiewanego
TE - czujnik temperatury powietrza wywiewanego
DTJ 100.1 - czujnik wilgotności i temperatury
PS1 - przełącznik różnicowo-ciśnieniowy nawiewny
PS2 - przełącznik różnicowo-ciśnieniowy wywiewny
PS3 - zabezpieczenie FROST wymiennika

Wersja z nagrzewnicą wodną - widok od strony klapy serwisowej:

A - powietrze zewnętrzne
B - powietrze nawiewane
C - powietrze wywiewane
D - powietrze odprowadzane na zewnątrz

AVS - nagrzewnica montowana na kanale (opcja)
IV - wentylator wywiewny
PV - wentylator nawiewny
PR - krzyżowy przeciwprądowy wymiennik ciepła
PF - filtr nawiewny
IF - filtr wyciągowy
TJ - czujnik temperatury powietrza nawiewanego
TE - czujnik temperatury powietrza wywiewanego
TL - czujnik temperatury powietrza zewnętrznego
TV - czujnik przeciwzamrożeniowy
T1 - termostat przeciwzamrożeniowy
M1 - siłownik przepustnicy by-pass
M4 - pompa obiegowa (opcja)
M6 - dodatkowy zawór mieszający i siłownik (opcja)
DTJ 100.1 - czujnik wilgotności i temperatury
PS1 - przełącznik różnicowo-ciśnieniowy nawiewny
PS2 - przełącznik różnicowo-ciśnieniowy wywiewny
PS3 - zabezpieczenie FROST wymiennika
