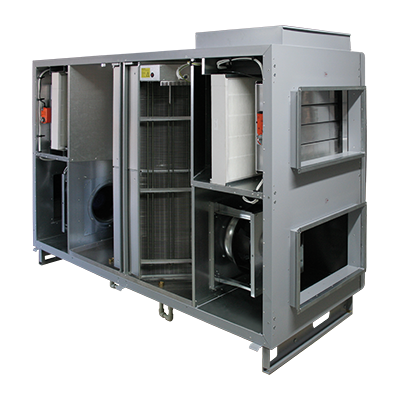

RIS 2500 H EKO

RIS 2500 H EKO

Centrale rekuperacyjne z wymiennikiem przeciwprądowym RIS > RIS 2500 H EKO

Centrale wentylacyjne RIS EKO wyposażone są w wysokowydajny przeciwprądowy wymiennik ciepła.
Służą do wentylacji domów, biur i innych ogrzewanych pomieszczeń, m.in.: sal lekcyjnych, apartamentów, sal konferencyjnych.
Ten model produktu może być sterowany za pomocą modułu MB-Gateway oraz sterowników SA-CONTROL i FLEX

Charakterystyka:

  • ciche i wydajne wentylatory EC,
  • sprawność wymiennika ciepła: do 90%,
  • zintegrowana nagrzewnica elektryczna lub opcjonalnie wodna,
  • sterowanie przepływem powietrza,
  • sterowanie temperaturą powietrza doprowadzanego,
  • BY-PASS z siłownikiem,
  • ochrona przeciwzamarzaniowa wymiennika ciepła,
  • niski poziom hałasu,
  • izolacja akustyczna ścian: 50 mm,
  • szybki i łatwy montaż,
  • całkowicie zintegrowany system sterowania typu plug&play,
  • zintegrowany presostat mierzący poziom zanieczyszczenia filtra,
  • sterowanie nagrzewnicą elektryczną: 0-10 V,
  • opcjonalny przetwornik CO2, ciśnienia lub wilgotności,
  • krócieć i okap (zamawiany oddzielnie).

Wybrane dane techniczne:

Wersje z nagrzewnicą elektryczną:

  • wydajność / spręż: 2700 m³/h / 200 Pa,
  • napięcie / częstotliwość nagrzewnicy: 400 V / 50 Hz,
  • moc nagrzewnicy: 3,6 kW,
  • napięcie / częstotliwość wentylatora: 230 V / 50 Hz,
  • moc / prąd wentylatora (wywiew): 0,88 kW / 3,92 A,
  • prędkość wentylatora: 2200 min-1,
  • sprawność cieplna: 90%,
  • maksymalne zużycie energii: 5,50 kW / 13,69 A,
  • waga netto: 390 kg.

Wersja z nagrzewnicą wodną:

  • wydajność / spręż: 2700 m³/h / 200 Pa,
  • opcjonalna nagrzewnica wodna: SVS 600×350 / Comfort Box 600×350,
  • napięcie / częstotliwość wentylatora: 230 V / 50 Hz,
  • moc / prąd wentylatora (wywiew): 0,88 kW / 3,92 A,
  • prędkość wentylatora: 2200 min-1,
  • sprawność cieplna: 90%,
  • maksymalne zużycie energii: 1,89 kW / 8,49 A,
  • waga netto: 360 kg.

Wersje z nagrzewnicą elektryczną:

RIS 2500 HE EKO 3.0
Wydajność/spręż [m³/h] / [Pa] 2700 / 200
Nagrzewnica elektryczna | faza, napięcie [50Hz / V] ~3, 400
Nagrzewnica elektryczna | moc [kW] 3,6
Wentylatory EC | faza i napięcie [50Hz / V] ~1, 230
Wentylatory EC | wywiew | moc / prąd [kW] / [A] 0,88 / 3,92
Wentylatory EC | wywiew | prędkość [min-1] 2200
Wentylatory EC | nawiew | moc / prąd [kW] / [A] 1,00 / 4,47
Wentylatory EC | nawiew | prędkość [min-1] 2200
Sprawność cieplna 90%
Maksymalne zużycie energii [kW] / [A] 5,50 / 13,69
Płyta sterująca PRV V2
Klasa filtra nawiewnego F7
Klasa filtra wywiewnego M5
Izolacja cieplna [mm] 50
Kolor (RAL) 7040 (szary)
Waga netto [kg] 390,0
Eksploatacja w pomieszczeniu lub na zewnątrz
Zakres temperatury pracy (min. / maks.) [°C] -3,5 / +40
Stopień ochrony obudowy IP-34
Zgodność z ERP 2016; 2018

Wersja z nagrzewnicą wodną:

RIS 2500 HW EKO 3.0
Wydajność/spręż [m³/h] / [Pa] 2700 / 200
Nagrzewnica wodna (opcja) SVS 600×350 / Comfort Box 600×350
Wentylatory EC | faza i napięcie [50Hz / V] ~1, 230
Wentylatory EC | wywiew | moc / prąd [kW] / [A] 0,88 / 3,92
Wentylatory EC | wywiew | prędkość [min-1] 2200
Wentylatory EC | nawiew | moc / prąd [kW] / [A] 1,00 / 4,47
Wentylatory EC | nawiew | prędkość [min-1] 2200
Sprawność cieplna 90%
Maksymalne zużycie energii [kW] / [A] 1,89 / 8,49
Płyta sterująca PRV V2
Klasa filtra nawiewnego F7
Klasa filtra wywiewnego M5
Izolacja cieplna [mm] 50
Kolor (RAL) 7040 (szary)
Waga netto [kg] 360,0
Eksploatacja w pomieszczeniu lub na zewnątrz
Zakres temperatury pracy (min. / maks.) [°C] -3,5 / +40
Stopień ochrony obudowy IP-34
Zgodność z ERP 2016; 2018

Charakterystyka akustyczna:

Całkowite
Lwa dB(A)
Lwa, dB(A)
125 Hz 250 Hz 500 Hz 1 kHz 2 kHz 4 kHz 8 kHz
Wlot 83 65 73 75 78 79 71 61
Wylot 65 57 61 59 56 54 49 39
Do otoczenia 62 45 57 58 55 52 44 36

Pomiary przy 2976 m³/h, 121 Pa.


Wydajność/spręż - wartości mierzone w punkcie pracy.
Sprawność cieplna obliczana zgodnie z normą EN 13141-7.
Dla temperatur niższych niż zalecane należy użyć nagrzewnicy wstępnej, by zapewnić zrównoważoną eksploatację.
Poziomy mocy akustycznej zostały ustalone zgodnie z normą DIN 45635 i/lub ISO 3744.

L
[mm]
W
[mm]
W1
[mm]
G
[mm]
D
[mm]
H
[mm]
H1
[mm]
H2
[mm]
H3
[mm]
H4
[mm]
F
[mm]
2100 900 490 600 350 1355 387 327 108 180 50

Wersje z nagrzewnicą elektryczną - widok od strony klapy serwisowej:

A - powietrze zewnętrzne
B - powietrze nawiewane
C - powietrze wywiewane
D - powietrze odprowadzane na zewnątrz

IV - wentylator wywiewny
PV - wentylator nawiewny
PR - krzyżowy przeciwprądowy wymiennik ciepła
KE - nagrzewnica elektryczna
PF - filtr nawiewny
IF - filtr wyciągowy
TJ - czujnik temperatury powietrza nawiewanego
TL - czujnik temperatury powietrza zewnętrznego
M1 - siłownik przepustnicy by-pass
M2 - siłownik przepustnicy świeżego powietrza
M3 - siłownik przepustnicy powietrza wywiewanego
PS1 - przełącznik różnicowo-ciśnieniowy nawiewny
PS2 - przełącznik różnicowo-ciśnieniowy wywiewny
PS3 - zabezpieczenie FROST wymiennika
DTJ 100.1 - czujnik wilgotności i temperatury

Wersja z nagrzewnicą wodną - widok od strony klapy serwisowej:

A - powietrze zewnętrzne
B - powietrze nawiewane
C - powietrze wywiewane
D - powietrze odprowadzane na zewnątrz

IV - wentylator wywiewny
PV - wentylator nawiewny
PR - krzyżowy przeciwprądowy wymiennik ciepła
PF - filtr nawiewny
IF - filtr wyciągowy
TJ - czujnik temperatury powietrza nawiewanego
TL - czujnik temperatury powietrza zewnętrznego
M1 - siłownik przepustnicy by-pass
M2 - siłownik przepustnicy świeżego powietrza
M3 - siłownik przepustnicy powietrza wywiewanego
PS1 - przełącznik różnicowo-ciśnieniowy nawiewny
PS2 - przełącznik różnicowo-ciśnieniowy wywiewny
PS3 - zabezpieczenie FROST wymiennika
DTJ 100.1 - czujnik wilgotności i temperatury
