RIS 2500 P EKO 3.0

RIS 2500 P EKO 3.0

Centrale rekuperacyjne z wymiennikiem przeciwprądowym RIS > RIS 2500 P EKO 3.0

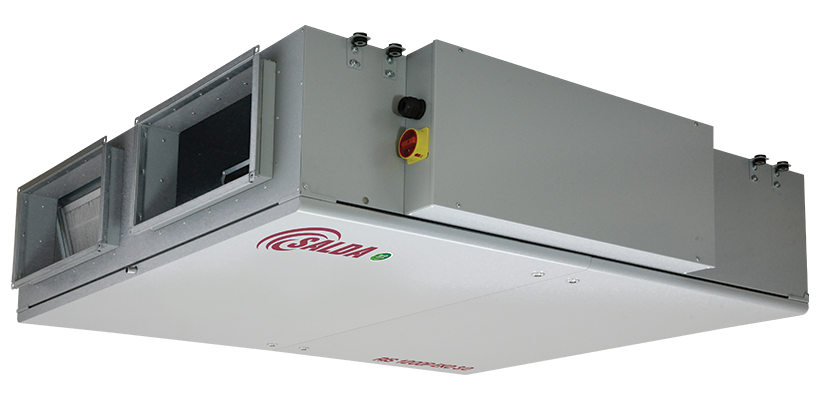

Centrale wentylacyjne RIS EKO wyposażone są w wysokowydajny przeciwprądowy wymiennik ciepła.
Służą do wentylacji domów, biur i innych ogrzewanych pomieszczeń, m.in.: sal lekcyjnych, apartamentów, sal konferencyjnych.
Ten model produktu może być sterowany za pomocą modułu MB-Gateway oraz sterowników SA-CONTROL i FLEX

Charakterystyka:

  • bardzo mała wysokość,
  • oszczędność energii i niski poziom hałasu - wentylatory EC zgodne z dyrektywą ErP 2009/125/WE,
  • sprawność wymiennika ciepła: do 90%,
  • zintegrowana nagrzewnica elektryczna lub opcjonalnie wodna,
  • wydajne filtry F7/M5,
  • przeznaczone do montażu pod sufitem, wyłącznie wewnątrz pomieszczeń,
  • zintegrowany system sterowania Plug&Play,
  • łatwo demontowana nagrzewnica,
  • dostęp do elementów wewnętrznych przez drzwi na zawiasach z zamkami,
  • szybki i łatwy dostęp do automatyki centrali,
  • taca ociekowa ze stali nierdzewnej,
  • wyposażona we wsporniki montażowe z gumowymi podkładkami antywibracyjnymi,
  • łatwy i szybki montaż.

Wybrane dane techniczne:

Wersje z nagrzewnicą elektryczną:

  • wydajność / spręż: 2400 m³/h / 200 Pa,
  • napięcie / częstotliwość nagrzewnicy: 400 V / 50 Hz,
  • moc nagrzewnicy: od 4,5 do 18,0 kW,
  • napięcie / częstotliwość wentylatora: 230 V / 50 Hz,
  • moc / prąd wentylatora (wywiew): 0,725 kW / 3,24 A,
  • prędkość wentylatora: 2800 min-1,
  • sprawność cieplna: 90%,
  • maksymalne zużycie energii: 5,90 kW / 12,78 A,
  • waga netto: 322 kg.

Wersja z nagrzewnicą wodną:

  • wydajność / spręż: 2400 m³/h / 200 Pa,
  • opcjonalna nagrzewnica wodna: SVS 700×400,
  • napięcie / częstotliwość wentylatora: 230 V / 50 Hz,
  • moc / prąd wentylatora (wywiew): 0,725 kW / 3,24 A,
  • prędkość wentylatora: 2800 min-1,
  • sprawność cieplna: 90%,
  • maksymalne zużycie energii: 1,40 kW / 6,28 A,
  • waga netto: 322 kg.

Wersje z nagrzewnicą elektryczną:

RIS 2500 PE 4.5 EKO 3.0 9.0 EKO 3.0 18.0 EKO 3.0
Wydajność/spręż [m³/h] / [Pa] 2400 / 200 2400 / 200 2400 / 200
Nagrzewnica elektryczna | faza, napięcie [50Hz / V] ~3, 400 ~3, 400 ~3, 400
Nagrzewnica elektryczna | moc [kW] 4,5 9,0 18,0
Wentylatory EC | faza i napięcie [50Hz / V] ~1, 230 ~1, 230 ~1, 230
Wentylatory EC | wywiew | moc / prąd [kW] / [A] 0,725 / 3,24 0,725 / 3,24 0,725 / 3,24
Wentylatory EC | wywiew | prędkość [min-1] 2800 2800 2800
Wentylatory EC | nawiew | moc / prąd [kW] / [A] 0,675 / 3,00 0,675 / 3,00 0,675 / 3,00
Wentylatory EC | nawiew | prędkość [min-1] 2800 2800 2800
Sprawność cieplna 90% 90% 90%
Maksymalne zużycie energii [kW] / [A] 5,90 / 12,78 10,40 / 19,28 19,40 / 32,28
Płyta sterująca PRV V2 PRV V2 PRV V2
Klasa filtra nawiewnego F7 F7 F7
Klasa filtra wywiewnego M5 M5 M5
Izolacja cieplna [mm] 50 50 50
Kolor (RAL) 7040 (szary) 7040 (szary) 7040 (szary)
Waga netto [kg] 322,0 322,0 322,0
Eksploatacja w pomieszczeniu w pomieszczeniu w pomieszczeniu
Zakres temperatury pracy (min. / maks.) [°C] -3,5 / +40 -3,5 / +40 -3,5 / +40
Stopień ochrony obudowy IP-34 IP-34 IP-34
Zgodność z ERP 2016; 2018 2016; 2018 2016; 2018

Wersja z nagrzewnicą wodną:

RIS 2500 PW EKO 3.0
Wydajność/spręż [m³/h] / [Pa] 2400 / 200
Nagrzewnica wodna (opcja) SVS 700×400
Wentylatory EC | faza i napięcie [50Hz / V] ~1, 230
Wentylatory EC | wywiew | moc / prąd [kW] / [A] 0,725 / 3,24
Wentylatory EC | wywiew | prędkość [min-1] 2800
Wentylatory EC | nawiew | moc / prąd [kW] / [A] 0,675 / 3,00
Wentylatory EC | nawiew | prędkość [min-1] 2800
Sprawność cieplna 90%
Maksymalne zużycie energii [kW] / [A] 1,40 / 6,28
Płyta sterująca PRV V2
Klasa filtra nawiewnego F7
Klasa filtra wywiewnego M5
Izolacja cieplna [mm] 50
Kolor (RAL) 7040 (szary)
Waga netto [kg] 322,0
Eksploatacja w pomieszczeniu
Zakres temperatury pracy (min. / maks.) [°C] -3,5 / +40
Stopień ochrony obudowy IP-34
Zgodność z ERP 2016; 2018

Charakterystyka akustyczna:

Całkowite
Lwa dB(A)
Lwa, dB(A)
125 Hz 250 Hz 500 Hz 1 kHz 2 kHz 4 kHz 8 kHz
Wlot 80 60 68 72 75 74 71 65
Wylot 69 56 60 64 63 60 58 41
Do otoczenia 62 46 54 56 57 54 50 45

Pomiary przy 2548 m³/h, 102 Pa.


Wydajność/spręż - wartości mierzone w punkcie pracy.
Sprawność cieplna obliczana zgodnie z normą EN 13141-7.
Dla temperatur niższych niż zalecane należy użyć nagrzewnicy wstępnej, by zapewnić zrównoważoną eksploatację.
Poziomy mocy akustycznej zostały ustalone zgodnie z normą DIN 45635 i/lub ISO 3744.

W
[mm]
W1
[mm]
W2
[mm]
W3
[mm]
H
[mm]
H1
[mm]
H2
[mm]
H3
[mm]
H4
[mm]
H5
[mm]
F
[mm]
G
[mm]
D
[mm]
1810 1850 1970 961 1950 1992 2055 244 499 105 60 700 400

Wersje z nagrzewnicą elektryczną - widok od strony klapy serwisowej:

A - powietrze zewnętrzne
B - powietrze nawiewane
C - powietrze wywiewane
D - powietrze odprowadzane na zewnątrz

IV - wentylator wywiewny
PV - wentylator nawiewny
PR - krzyżowy przeciwprądowy wymiennik ciepła
KE - nagrzewnica elektryczna
PF - filtr nawiewny
IF - filtr wyciągowy
TE - czujnik temperatury powietrza wywiewanego
TL - czujnik temperatury powietrza zewnętrznego
TJ - czujnik temperatury powietrza nawiewanego
DTJ 100.1 - czujnik wilgotności i temperatury
M1 - siłownik przepustnicy by-pass
PS1 - przełącznik różnicowo-ciśnieniowy nawiewny
PS2 - przełącznik różnicowo-ciśnieniowy wywiewny
PS3 - zabezpieczenie FROST wymiennika ciepła

Wersja z nagrzewnicą wodną - widok od strony klapy serwisowej:

A - powietrze zewnętrzne
B - powietrze nawiewane
C - powietrze wywiewane
D - powietrze odprowadzane na zewnątrz

SVS - nagrzewnica montowana na kanale (opcja)
IV - wentylator wywiewny
PV - wentylator nawiewny
PR - krzyżowy przeciwprądowy wymiennik ciepła
PF - filtr nawiewny
IF - filtr wyciągowy
TE - czujnik temperatury powietrza wywiewanego
TL - czujnik temperatury powietrza zewnętrznego
TJ - czujnik temperatury powietrza nawiewanego
TV - czujnik przeciwzamrożeniowy
T1 - termostat przeciwzamrożeniowy
DTJ 100.1 - czujnik wilgotności i temperatury
M1 - siłownik przepustnicy by-pass
M4 - pompa obiegowa (opcja)
M6 - dodatkowy zawór mieszający i siłownik (opcja)
PS1 - przełącznik różnicowo-ciśnieniowy nawiewny
PS2 - przełącznik różnicowo-ciśnieniowy wywiewny
PS3 - zabezpieczenie FROST wymiennika ciepła
