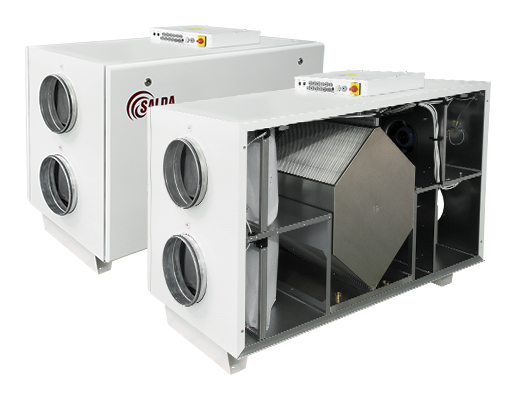

Centrale rekuperacyjne z wymiennikiem przeciwprądowym RIS > RIS 700 H EKO 3.0

Centrale wentylacyjne RIS EKO wyposażone są w wysokowydajny przeciwprądowy wymiennik ciepła.
Służą do wentylacji domów, biur i innych ogrzewanych pomieszczeń, m.in.: sal lekcyjnych, apartamentów, sal konferencyjnych.
Ten model produktu może być sterowany za pomocą modułu MB-Gateway oraz sterowników SA-CONTROL i FLEX

Charakterystyka:

  • ciche i wydajne wentylatory EC,
  • sprawność wymiennika ciepła: do 90%,
  • zintegrowana nagrzewnica elektryczna lub opcjonalnie wodna,
  • sterowanie przepływem powietrza,
  • sterowanie temperaturą powietrza doprowadzanego,
  • BY-PASS z siłownikiem,
  • ochrona przeciwzamarzaniowa wymiennika ciepła,
  • niski poziom hałasu,
  • izolacja akustyczna ścian: 30 mm,
  • szybki i łatwy montaż,
  • całkowicie zintegrowany system sterowania typu plug&play,
  • zintegrowany presostat mierzący poziom zanieczyszczenia filtra,
  • sterowanie nagrzewnicą elektryczną: 0-10 V,
  • opcjonalny przetwornik CO2, ciśnienia lub wilgotności.

Wybrane dane techniczne:

Wersje z nagrzewnicą elektryczną:

  • wydajność / spręż: 750 m³/h / 110 Pa,
  • napięcie / częstotliwość nagrzewnicy: 230 V / 50 Hz,
  • moc nagrzewnicy: 1,2 kW,
  • napięcie / częstotliwość wentylatora: 230 V / 50 Hz,
  • moc / prąd wentylatora (wywiew): 0,168 kW / 1,40 A,
  • prędkość wentylatora: 3230 min-1,
  • sprawność cieplna: 90%,
  • maksymalne zużycie energii: 1,54 kW / 8,02 A,
  • waga netto: 111 kg.

Wersja z nagrzewnicą wodną:

  • wydajność / spręż: 750 m³/h / 110 Pa,
  • opcjonalna nagrzewnica wodna: AVS 250,
  • napięcie / częstotliwość wentylatora: 230 V / 50 Hz,
  • moc / prąd wentylatora (wywiew): 0,168 kW / 1,40 A,
  • prędkość wentylatora: 3230 min-1,
  • sprawność cieplna: 90%,
  • maksymalne zużycie energii: 0,34 kW / 2,80 A,
  • waga netto: 110 kg.

Wersje z nagrzewnicą elektryczną:

RIS 700 HE EKO 3.0
Wydajność/spręż [m³/h] / [Pa] 750 / 110
Nagrzewnica elektryczna | faza, napięcie [50Hz / V] ~1, 230
Nagrzewnica elektryczna | moc [kW] 1,2
Wentylatory EC | faza i napięcie [50Hz / V] ~1, 230
Wentylatory EC | wywiew | moc / prąd [kW] / [A] 0,168 / 1,40
Wentylatory EC | wywiew | prędkość [min-1] 3230
Wentylatory EC | nawiew | moc / prąd [kW] / [A] 0,168 / 1,40
Wentylatory EC | nawiew | prędkość [min-1] 3230
Sprawność cieplna 90%
Maksymalne zużycie energii [kW] / [A] 1,54 / 8,02
Płyta sterująca PRV V2
Klasa filtra nawiewnego M5
Klasa filtra wywiewnego M5
Izolacja cieplna [mm] 30
Kolor (RAL) 9016 (biały)
Waga netto [kg] 111,0
Eksploatacja w pomieszczeniu
Zakres temperatury pracy (min. / maks.) [°C] -3,5 / +40
Stopień ochrony obudowy IP-34
Zgodność z ERP 2016; 2018

Wersja z nagrzewnicą wodną:

RIS 700 HW EKO 3.0
Wydajność/spręż [m³/h] / [Pa] 750 / 110
Nagrzewnica wodna (opcja) AVS 250
Wentylatory EC | faza i napięcie [50Hz / V] ~1, 230
Wentylatory EC | wywiew | moc / prąd [kW] / [A] 0,168 / 1,40
Wentylatory EC | wywiew | prędkość [min-1] 3230
Wentylatory EC | nawiew | moc / prąd [kW] / [A] 0,168 / 1,40
Wentylatory EC | nawiew | prędkość [min-1] 3230
Sprawność cieplna 90%
Maksymalne zużycie energii [kW] / [A] 0,34 / 2,80
Płyta sterująca PRV V2
Klasa filtra nawiewnego M5
Klasa filtra wywiewnego M5
Izolacja cieplna [mm] 30
Kolor (RAL) 9016 (biały)
Waga netto [kg] 110,0
Eksploatacja w pomieszczeniu
Zakres temperatury pracy (min. / maks.) [°C] -3,5 / +40
Stopień ochrony obudowy IP-34
Zgodność z ERP 2016; 2018

Charakterystyka akustyczna:

Całkowite
Lwa dB(A)
Lwa, dB(A)
125 Hz 250 Hz 500 Hz 1 kHz 2 kHz 4 kHz 8 kHz
Wlot 73 65 67 65 64 66 63 54
Wylot 61 54 55 57 49 46 41 40
Do otoczenia 56 45 49 54 45 43 40 37

Pomiary przy 760 m³/h, 101 Pa.


Wydajność/spręż - wartości mierzone w punkcie pracy.
Sprawność cieplna obliczana zgodnie z normą EN 13141-7.
Dla temperatur niższych niż zalecane należy użyć nagrzewnicy wstępnej, by zapewnić zrównoważoną eksploatację.
Poziomy mocy akustycznej zostały ustalone zgodnie z normą DIN 45635 i/lub ISO 3744.

L
[mm]
W
[mm]
W1
[mm]
øD
[mm]
H
[mm]
H1
[mm]
H2
[mm]
H3
[mm]
H4
[mm]
F
[mm]
1200 670 335 250 780 210 210 65 126 40

Wersje z nagrzewnicą elektryczną - widok od strony klapy serwisowej:

A - powietrze zewnętrzne
B - powietrze nawiewane
C - powietrze wywiewane
D - powietrze odprowadzane na zewnątrz

EKA NV PH - nagrzewnica wstępna na kanale (opcja)
IV - wentylator wywiewny
PV - wentylator nawiewny
PR - krzyżowy przeciwprądowy wymiennik ciepła
KE - nagrzewnica elektryczna
PF - filtr nawiewny
IF - filtr wyciągowy
TJ - czujnik temperatury powietrza nawiewanego
TL - czujnik temperatury powietrza zewnętrznego
TE - czujnik temperatury powietrza wywiewanego
M1 - siłownik przepustnicy by-pass
DTJ 100.1 - czujnik wilgotności i temperatury

Wersja z nagrzewnicą wodną - widok od strony klapy serwisowej:

A - powietrze zewnętrzne
B - powietrze nawiewane
C - powietrze wywiewane
D - powietrze odprowadzane na zewnątrz

EKA NV PH - nagrzewnica wstępna na kanale (opcja)
AVS - nagrzewnica montowana na kanale (opcja)
IV - wentylator wywiewny
PV - wentylator nawiewny
PR - krzyżowy przeciwprądowy wymiennik ciepła
PF - filtr nawiewny
IF - filtr wyciągowy
TJ - czujnik temperatury powietrza nawiewanego
TL - czujnik temperatury powietrza zewnętrznego
TE - czujnik temperatury powietrza wywiewanego
TV - czujnik przeciwzamrożeniowy
T1 - termostat przeciwzamrożeniowy
DTJ 100.1 - czujnik wilgotności i temperatury
M1 - siłownik przepustnicy by-pass
M6 - dodatkowy zawór mieszający i siłownik (opcja)
M4 - pompa obiegowa (opcja)
