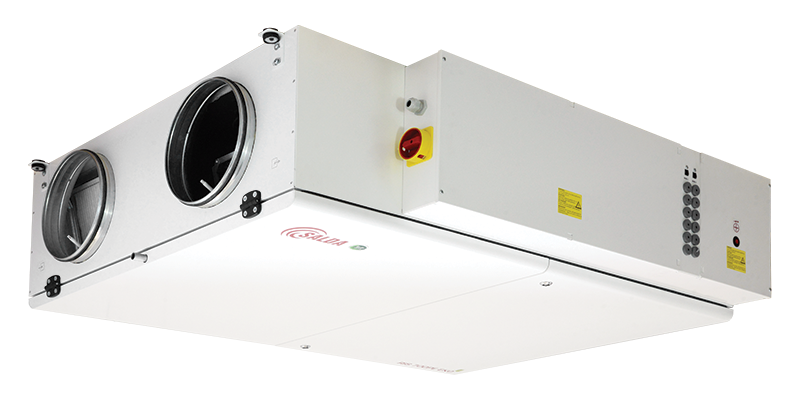

Centrale rekuperacyjne z wymiennikiem przeciwprądowym RIS > RIS 700 P EKO

Centrale wentylacyjne RIS EKO wyposażone są w wysokowydajny przeciwprądowy wymiennik ciepła.
Służą do wentylacji domów, biur i innych ogrzewanych pomieszczeń, m.in.: sal lekcyjnych, apartamentów, sal konferencyjnych.
Ten model produktu może być sterowany za pomocą modułu MB-Gateway oraz sterowników SA-CONTROL i FLEX

Charakterystyka:

  • bardzo mała wysokość,
  • oszczędność energii i niski poziom hałasu - wentylatory EC zgodne z dyrektywą ErP 2009/125/WE,
  • sprawność wymiennika ciepła: do 90%,
  • zintegrowana nagrzewnica elektryczna lub opcjonalnie wodna,
  • wydajne filtry F7/M5,
  • przeznaczone do montażu pod sufitem, wyłącznie wewnątrz pomieszczeń,
  • zintegrowany system sterowania Plug&Play,
  • łatwo demontowana nagrzewnica,
  • dostęp do elementów wewnętrznych przez drzwi na zawiasach z zamkami,
  • szybki i łatwy dostęp do automatyki centrali,
  • taca ociekowa ze stali nierdzewnej,
  • wyposażona we wsporniki montażowe z gumowymi podkładkami antywibracyjnymi,
  • łatwy i szybki montaż.

Wybrane dane techniczne:

Wersje z nagrzewnicą elektryczną:

  • wydajność / spręż: 750 m³/h / 110 Pa,
  • napięcie / częstotliwość nagrzewnicy: 230 V / 50 Hz,
  • moc nagrzewnicy: od 1,2 do 4,5 kW,
  • napięcie / częstotliwość wentylatora: 230 V / 50 Hz,
  • moc / prąd wentylatora (wywiew): 0,168 kW / 1,40 A,
  • prędkość wentylatora: 3230 min-1,
  • sprawność cieplna: 90%,
  • maksymalne zużycie energii: od 1,54 kW / 8,34 A do 4,84 kW / 9,30 A,
  • waga netto: ~104 kg.

Wersja z nagrzewnicą wodną:

  • wydajność / spręż: 750 m³/h / 110 Pa,
  • opcjonalna nagrzewnica wodna: AVS 250,
  • napięcie / częstotliwość wentylatora: 230 V / 50 Hz,
  • moc / prąd wentylatora (wywiew): 0,168 kW / 1,40 A,
  • prędkość wentylatora: 3230 min-1,
  • sprawność cieplna: 90%,
  • maksymalne zużycie energii: 0,34 kW / 2,84 A,
  • waga netto: 103 kg.

Wersje z nagrzewnicą elektryczną:

RIS 700 PE 1.2 EKO 3.0 3.0 EKO 3.0 4.5 EKO 3.0
Wydajność/spręż [m³/h] / [Pa] 750 / 110 750 / 110 750 / 110
Nagrzewnica elektryczna | faza, napięcie [50Hz / V] ~1, 230 ~1, 230 ~1, 230
Nagrzewnica elektryczna | moc [kW] 1,2 3,0 4,5
Wentylatory EC | faza i napięcie [50Hz / V] ~1, 230 ~1, 230 ~1, 230
Wentylatory EC | wywiew | moc / prąd [kW] / [A] 0,168 / 1,40 0,168 / 1,40 0,168 / 1,40
Wentylatory EC | wywiew | prędkość [min-1] 3230 3230 3230
Wentylatory EC | nawiew | moc / prąd [kW] / [A] 0,168 / 1,40 0,168 / 1,40 0,168 / 1,40
Wentylatory EC | nawiew | prędkość [min-1] 3230 3230 3230
Sprawność cieplna 90% 90% 90%
Maksymalne zużycie energii [kW] / [A] 1,54 / 8,34 3,34 / 15,84 4,84 / 9,30
Płyta sterująca PRV V2 PRV V2 PRV V2
Klasa filtra nawiewnego F7 F7 F7
Klasa filtra wywiewnego M5 M5 M5
Izolacja cieplna [mm] 30 30 30
Kolor (RAL) 9016 (biały) 9016 (biały) 9016 (biały)
Waga netto [kg] 103,5 104,0 104,5
Eksploatacja w pomieszczeniu w pomieszczeniu w pomieszczeniu
Zakres temperatury pracy (min. / maks.) [°C] -3,5 / +40 -3,5 / +40 -3,5 / +40
Stopień ochrony obudowy IP-34 IP-34 IP-34
Zgodność z ERP 2016; 2018 2016; 2018 2016; 2018

Wersja z nagrzewnicą wodną:

RIS 700 PW EKO 3.0
Wydajność/spręż [m³/h] / [Pa] 750 / 110
Nagrzewnica wodna (opcja) AVS 250
Wentylatory EC | faza i napięcie [50Hz / V] ~1, 230
Wentylatory EC | wywiew | moc / prąd [kW] / [A] 0,168 / 1,40
Wentylatory EC | wywiew | prędkość [min-1] 3230
Wentylatory EC | nawiew | moc / prąd [kW] / [A] 0,168 / 1,40
Wentylatory EC | nawiew | prędkość [min-1] 3230
Sprawność cieplna 90%
Maksymalne zużycie energii [kW] / [A] 0,34 / 2,84
Płyta sterująca PRV V2
Klasa filtra nawiewnego F7
Klasa filtra wywiewnego M5
Izolacja cieplna [mm] 30
Kolor (RAL) 9016 (biały)
Waga netto [kg] 103,0
Eksploatacja w pomieszczeniu
Zakres temperatury pracy (min. / maks.) [°C] -3,5 / +40
Stopień ochrony obudowy IP-34
Zgodność z ERP 2016; 2018

Charakterystyka akustyczna:

Całkowite
Lwa dB(A)
Lwa, dB(A)
125 Hz 250 Hz 500 Hz 1 kHz 2 kHz 4 kHz 8 kHz
Wlot 75 64 66 68 70 66 60 59
Wylot 62 53 55 57 56 52 49 45
Do otoczenia 56 45 47 50 50 47 43 42

Pomiary przy 764 m³/h, 100 Pa.


Wydajność/spręż - wartości mierzone w punkcie pracy.

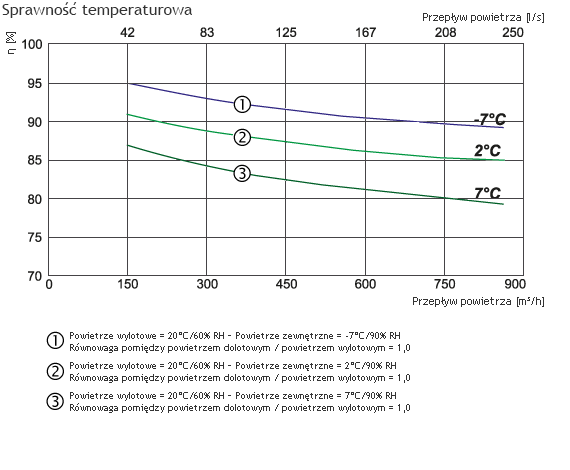

Sprawność cieplna obliczana zgodnie z normą EN 13141-7.
Dla temperatur niższych niż zalecane należy użyć nagrzewnicy wstępnej, by zapewnić zrównoważoną eksploatację.
Poziomy mocy akustycznej zostały ustalone zgodnie z normą DIN 45635 i/lub ISO 3744.

W
[mm]
W1
[mm]
W2
[mm]
W3
[mm]
H
[mm]
H1
[mm]
H2
[mm]
H3
[mm]
H4
[mm]
H5
[mm]
F
[mm]
ø D
[mm]
1380 1422 1461 487 1074 970 857 160 350 104 40 250

Wersje z nagrzewnicą elektryczną - widok od strony klapy serwisowej:

A - powietrze zewnętrzne
B - powietrze nawiewane
C - powietrze wywiewane
D - powietrze odprowadzane na zewnątrz

IV - wentylator wywiewny
PV - wentylator nawiewny
PR - krzyżowy przeciwprądowy wymiennik ciepła
KE - nagrzewnica elektryczna
PF - filtr nawiewny
IF - filtr wyciągowy
TE - czujnik temperatury powietrza wywiewanego
TL - czujnik temperatury powietrza zewnętrznego
TJ - czujnik temperatury powietrza nawiewanego
DTJ 100.1 - czujnik wilgotności i temperatury
M1 - siłownik przepustnicy by-pass
PS3 - zabezpieczenie FROST wymiennika ciepła

Wersja z nagrzewnicą wodną - widok od strony klapy serwisowej:

A - powietrze zewnętrzne
B - powietrze nawiewane
C - powietrze wywiewane
D - powietrze odprowadzane na zewnątrz

AVS - nagrzewnica montowana na kanale (opcja)
IV - wentylator wywiewny
PV - wentylator nawiewny
PR - krzyżowy przeciwprądowy wymiennik ciepła
PF - filtr nawiewny
IF - filtr wyciągowy
TE - czujnik temperatury powietrza wywiewanego
TL - czujnik temperatury powietrza zewnętrznego
TJ - czujnik temperatury powietrza nawiewanego
TV - czujnik przeciwzamrożeniowy
T1 - termostat przeciwzamrożeniowy
DTJ 100.1 - czujnik wilgotności i temperatury
M1 - siłownik przepustnicy by-pass
M4 - pompa obiegowa (opcja)
M6 - dodatkowy zawór mieszający i siłownik (opcja)
PS3 - zabezpieczenie FROST wymiennika ciepła
