Centrale rekuperacyjne z wymiennikiem przeciwprądowym RIS > RIS 700 V EKO 3.0

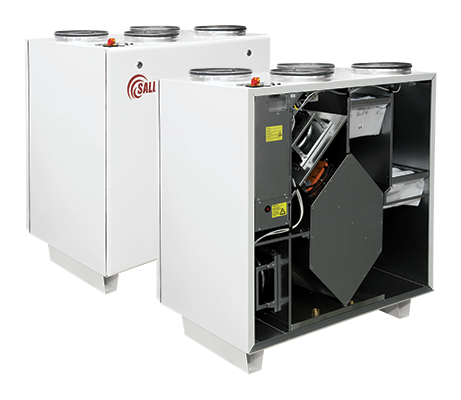

Centrale wentylacyjne RIS EKO wyposażone są w wysokowydajny przeciwprądowy wymiennik ciepła.
Służą do wentylacji domów, biur i innych ogrzewanych pomieszczeń, m.in.: sal lekcyjnych, apartamentów, sal konferencyjnych.
Ten model produktu może być sterowany za pomocą modułu MB-Gateway oraz sterowników SA-CONTROL i FLEX

Charakterystyka:

  • ciche i wydajne wentylatory EC,
  • sprawność wymiennika ciepła: do 90%,
  • zintegrowana nagrzewnica elektryczna lub opcjonalnie wodna,
  • sterowanie przepływem powietrza,
  • sterowanie temperaturą powietrza doprowadzanego,
  • BY-PASS z siłownikiem,
  • ochrona przeciwzamarzaniowa wymiennika ciepła,
  • niski poziom hałasu,
  • izolacja akustyczna ścian: 30 mm,
  • szybki i łatwy montaż,
  • całkowicie zintegrowany system sterowania typu plug&play,
  • zintegrowany presostat mierzący poziom zanieczyszczenia filtra,
  • sterowanie nagrzewnicą elektryczną: 0-10 V,
  • opcjonalny przetwornik CO2, ciśnienia lub wilgotności.

Wybrane dane techniczne:

Wersje z nagrzewnicą elektryczną:

  • wydajność / spręż: 800 m³/h / 100 Pa,
  • napięcie / częstotliwość nagrzewnicy: 230 V / 50 Hz,
  • moc nagrzewnicy: 1,2 kW,
  • napięcie / częstotliwość wentylatora: 230 V / 50 Hz,
  • moc / prąd wentylatora (wywiew): 0,168 kW / 1,40 A,
  • prędkość wentylatora: 3230 min-1,
  • sprawność cieplna: 90%,
  • maksymalne zużycie energii: 1,54 kW / 8,01 A,
  • waga netto: ~113 kg.

Wersja z nagrzewnicą wodną:

  • wydajność / spręż: 800 m³/h / 100 Pa,
  • opcjonalna nagrzewnica wodna: AVS 250,
  • napięcie / częstotliwość wentylatora: 230 V / 50 Hz,
  • moc / prąd wentylatora (wywiew): 0,168 kW / 1,40 A,
  • prędkość wentylatora: 3230 min-1,
  • sprawność cieplna: 90%,
  • maksymalne zużycie energii: 0,34 kW / 2,80 A,
  • waga netto: 112 kg.

Wersje z nagrzewnicą elektryczną:

RIS 700 VE EKO 3.0
Wydajność/spręż [m³/h] / [Pa] 800 / 100
Nagrzewnica elektryczna | faza, napięcie [50Hz / V] ~1, 230
Nagrzewnica elektryczna | moc [kW] 1,2
Wentylatory EC | faza i napięcie [50Hz / V] ~1, 230
Wentylatory EC | wywiew | moc / prąd [kW] / [A] 0,168 / 1,40
Wentylatory EC | wywiew | prędkość [min-1] 3230
Wentylatory EC | nawiew | moc / prąd [kW] / [A] 0,168 / 1,40
Wentylatory EC | nawiew | prędkość [min-1] 3230
Sprawność cieplna 90%
Maksymalne zużycie energii [kW] / [A] 1,54 / 8,01
Płyta sterująca PRV V2
Klasa filtra nawiewnego M5
Klasa filtra wywiewnego M5
Izolacja cieplna [mm] 30
Kolor (RAL) 9016 (biały)
Waga netto [kg] 112,5
Eksploatacja w pomieszczeniu
Zakres temperatury pracy (min. / maks.) [°C] -3,5 / +40
Stopień ochrony obudowy IP-34
Zgodność z ERP 2016; 2018

Wersja z nagrzewnicą wodną:

RIS 700 VW EKO 3.0
Wydajność/spręż [m³/h] / [Pa] 800 / 100
Nagrzewnica wodna (opcja) AVS 250
Wentylatory EC | faza i napięcie [50Hz / V] ~1, 230
Wentylatory EC | wywiew | moc / prąd [kW] / [A] 0,168 / 1,40
Wentylatory EC | wywiew | prędkość [min-1] 3230
Wentylatory EC | nawiew | moc / prąd [kW] / [A] 0,168 / 1,40
Wentylatory EC | nawiew | prędkość [min-1] 3230
Sprawność cieplna 90%
Maksymalne zużycie energii [kW] / [A] 0,34 / 2,80
Płyta sterująca PRV V2
Klasa filtra nawiewnego M5
Klasa filtra wywiewnego M5
Izolacja cieplna [mm] 30
Kolor (RAL) 9016 (biały)
Waga netto [kg] 112,0
Eksploatacja w pomieszczeniu
Zakres temperatury pracy (min. / maks.) [°C] -3,5 / +40
Stopień ochrony obudowy IP-34
Zgodność z ERP 2016; 2018

Charakterystyka akustyczna:

Całkowite
Lwa dB(A)
Lwa, dB(A)
125 Hz 250 Hz 500 Hz 1 kHz 2 kHz 4 kHz 8 kHz
Wlot 74 68 65 67 66 65 58 56
Wylot 60 45 57 53 52 47 42 38
Do otoczenia 56 51 50 49 45 44 41 37

Pomiary przy 768 m³/h, 125 Pa.


Wydajność/spręż - wartości mierzone w punkcie pracy.
Sprawność cieplna obliczana zgodnie z normą EN 13141-7.
Dla temperatur niższych niż zalecane należy użyć nagrzewnicy wstępnej, by zapewnić zrównoważoną eksploatację.
Poziomy mocy akustycznej zostały ustalone zgodnie z normą DIN 45635 i/lub ISO 3744.

L
[mm]
W
[mm]
H
[mm]
øD
[mm]
H1
[mm]
F
[mm]
670 1000 980 250 126 40

Wersje z nagrzewnicą elektryczną - widok od strony klapy serwisowej:

A - powietrze zewnętrzne
B - powietrze nawiewane
C - powietrze wywiewane
D - powietrze odprowadzane na zewnątrz

IV - wentylator wywiewny
PV - wentylator nawiewny
PR - krzyżowy przeciwprądowy wymiennik ciepła
KE - nagrzewnica elektryczna
PF - filtr nawiewny
IF - filtr wyciągowy
M1 - siłownik przepustnicy by-pass
TL - czujnik temperatury powietrza zewnętrznego
TJ - czujnik temperatury powietrza nawiewanego
TE - czujnik temperatury powietrza wywiewanego
DTJ 100.1 - czujnik wilgotności i temperatury

Wersja z nagrzewnicą wodną - widok od strony klapy serwisowej:

A - powietrze zewnętrzne
B - powietrze nawiewane
C - powietrze wywiewane
D - powietrze odprowadzane na zewnątrz

AVS - nagrzewnica montowana na kanale (opcja)
IV - wentylator wywiewny
PV - wentylator nawiewny
PR - krzyżowy przeciwprądowy wymiennik ciepła
PF - filtr nawiewny
IF - filtr wyciągowy
M1 - siłownik przepustnicy by-pass
M6 - dodatkowy zawór mieszający i siłownik (opcja)
M4 - pompa obiegowa (opcja)
TJ - czujnik temperatury powietrza nawiewanego
TE - czujnik temperatury powietrza wywiewanego
TL - czujnik temperatury powietrza zewnętrznego
DTJ 100.1 - czujnik wilgotności i temperatury
TV - czujnik przeciwzamrożeniowy
T1 - termostat przeciwzamrożeniowy
