Nagrzewnice elektryczne EKA > EKA NIS

Wariant podstawowy + zabudowany układ regulacyjny (wymagany sygnał 0-10V).

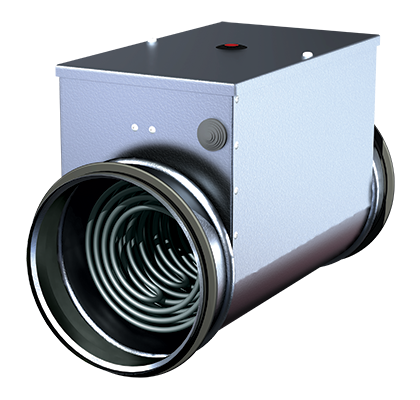

Elektryczne nagrzewnice kanałowe przeznaczone są do ogrzewania czystego powietrza w systemach wentylacyjnych.

Obudowa wykonana jest ze stali powlekanej alucynk, która jest odporna na wysokie temperatury. Elementy grzejne - rurki są wykonane ze stali nierdzewnej AISI 304. W nagrzewnicach zainstalowane są 2 zabezpieczenia termiczne.
Króćce są wyposażona w uszczelki gumowe do połączenia z kanałem oraz zaciski śrubowe.
Nagrzewnice mogą być instalowane pionowo lub poziomo.
Prędkość powietrza przez urządzenie grzewcze nie może być mniejsze niż 1,5 m / s.
Maksymalna temperatura powietrza wyjściowego 50°C.

Typ Średnica
[mm]
Min. przepływ
powietrza
[m³/h]
Napięcie
[V/50Hz]
Moc
[kW]
Prąd nominalny In
[A]
EKA 100 100 40 1~230 0,3/0,6/0,9/1,2 1,4/2,8/4,1/5,5
EKA 125 125 70 1~230 0,3/0,6/0,9/1,2/1,5/1,8 1,4/2,8/4,1/5,5/6,8/8,2
EKA 160 160 110 1~230 1,2/2,0/2,4 5,5/9,1/10,9
160 110 2~400 3,0/5,0/6,0 7,9/13,2/15,8
160 110 3~400 6,0 8,7
EKA 200 200 170 1~230 1,2/2,0/2,4 5,5/9,1/10,9
200 170 2~400 3,0/5,0/6,0 7,9/13,2/15,8
200 170 3~400 6,0 8,7
EKA 250 250 270 1~230 1,2/2,0/2,4 5,5/9,1/10,9
250 270 2~400 3,0/5,0/6,0 7,9/13,2/15,8
250 270 3~400 6,0/9,0 8,7/13,0
EKA 315 315 415 1~230 1,2/2,0/2,4 5,5/9,1/10,9
315 415 2~400 3,0/5,0/6,0 7,9/13,2/15,8
315 415 3~400 6,0/9,0/12,0 8,7/13,0/17,3
EKA 400 400 690 2~400 3,0/5,0/6,0 7,9/13,2/15,8
400 690 3~400 6,0/9,0/12,0 8,7/13,0/17,3
EKA 500 500 1060 2~400 3,0/5,0/6,0 7,9/13,2/15,8
500 1060 3~400 6,0/9,0/12,0/15,0 8,7/13,0/17,3/21,6

Schemat połączenia:

Wszystkie wymiary w mm. * Wymiar nagrzewnicy 12 kW.

Typ EKR 6.1 EKR 15.1 TJK 10K
EKA 100 + - +
EKA 125 + + +
EKA 160 + + +
EKA 200 + + +
EKA 250 + + +
EKA 315 + + +
EKA 400 + + +
EKA 500 + + +
