Nagrzewnice elektryczne EKS > EKS

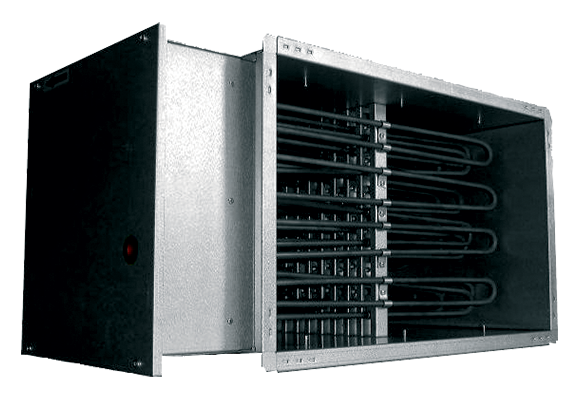

Elektryczne nagrzewnice kanałowe przeznaczone są do ogrzewania czystego powietrza w systemach wentylacyjnych.

Obudowa wykonana jest ze stali powlekanej alu-cynkiem, dzięki czemu jest odporna na wysokie temperatury. Elementy grzejne są wykonane ze stall nierdzewnej AISI 304. W nagrzewnicach zainstalowane są 2 zabezpieczenia termiczne. Obudowa jest wyposażona w uszczelki gumowe do połączenia z kanałem oraz zaciski śrubowe. Nagrzewnice mogą być instalowane pionowo lub poziomo. Nagrzewnica może być połączona ze złączem PG, kołnierzami lub przeznaczona do instalacji bezpośrednio przy centrali. Prędkość powietrza przez urządzenie grzewcze nie może być mniejsze niż 1,5 m/s. Maksymalna temperatura powietrza wyjściowego 50°C.

Stopnie mocy

Całkowita moc znamionowa
[kW]
Stopnie
9 9
12 12
15 15
18 9 + 9
21 9 + 12
24 9 + 15
27 12 + 15
30 15 + 15
33 15 + 18
36 9 + 12 + 15
39 9 + 15 + 15
42 12 + 15 + 15
45 12 + 15 + 18
51 9 + 12 + 12 + 18
54 9 + 12 + 15 + 18
60 12 + 15 + 15 + 18
66 15 + 15 + 18 + 18

Wymagania dotyczące zasilania

Zakres mocy grzewczej nagrzewnic EKS waha się od 0,3 kW do 300 kW.
Wyliczenie wymaganej mocy nagrzewnicy:

P = Q * 0,36 * (t2 - t1),

P - moc grzewcza [W],
Q - przepływ powietrza [m³/h],
t1 - temperatura powietrza wlotowego [°C],
t2 - wymagana temperatura powietrza [°C].

Spadek ciśnienia

Spadek ciśnienia na nagrzewnicy zależy od prędkości powietrza i liczby rzędów elementów grzejnych (w odniesieniu do rysunku).
Obliczanie liczby rzędów grzałka elementów grzejnych:

X = P / (A * 15),

X - przybliżona liczba rzędów elementów grzejnych,
P - całkowita moc znamionowa [kW],
A - pole przekroju poprzecznego [m²].

Możliwe podłączenie elektryczne

A - zabezpieczenie przed przegrzaniem z ręcznym resetem 100°C,
B - zabezpieczenie przed przegrzaniem z automatycznym resetem 50°C,
D - nagrzewnica elektryczna,
J - przełącznik,
K1-K4 - styczniki,
T - termostat,
S1-S4 - automatyczne wyłączniki obwodu,
1step-4step - stopnie grzania.

EKS, EKS-PG

EKS-L

Wszystkie wymiary w mm. * Wymiar EKS-PG.

EKS 400×200
Długość L [mm] 370 420 520
Całkowita moc znamionowa [kW] 6 9 12 15 21
EKS 500×250
Długość L [mm] 370 420 520 600 820 970
Całkowita moc znamionowa [kW] 9 12 15 21 24 36 45
EKS 500×300
Długość L [mm] 370 440 520 600
Całkowita moc znamionowa [kW] 9 12 15 18 21 24 27 30 33 36 42 45
EKS 600×300
Długość L [mm] 370 440 520 600
Całkowita moc znamionowa [kW] 9 12 15 18 21 24 27 30 33 36 42 45
EKS 600×350
Długość L [mm] 370 420 500
Całkowita moc znamionowa [kW] 9 12 15 18 21 24 27 30 33 36 39 42 45
EKS 700×400
Długość L [mm] 370 440 520
Całkowita moc znamionowa [kW] 9 12 15 18 21 24 27 30 33 36 42 45 51 60 66
EKS 800×500
Długość L [mm] 370 420 440 520
Całkowita moc znamionowa [kW] 9 12 15 18 21 24 27 30 33 36 39 42 45 51 54 60 66
EKS 1000×500
Długość L [mm] 370
Całkowita moc znamionowa [kW] 9 12 15 18 21 24 27 30 33 36 39 42 45 51 54 60 66
