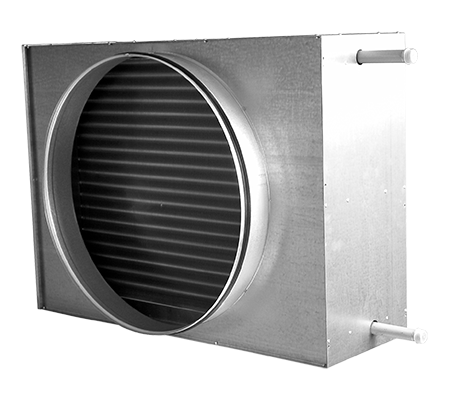

Nagrzewnica wodna kanałowa AVS

Nagrzewnica wodna kanałowa AVS

Nagrzewnice i chłodnice wodne > Nagrzewnica wodna kanałowa AVS
Urządzenia są stosowane w systemach wentylacyjnych. Nagrzewnice AVS są wykonane z rurek miedzianych oraz lameli aluminiowych. Obudowę tworzy stal ocynkowana. Panel serwisowy łatwo zdjąć odkręcając cztery śruby. Zdjęcie pokrywy umożliwia czyszczenie i kontrolę nagrzewnicy.
Wydatek
powietrza
[m³/h]
Strata
ciśnienia
[Pa]
Temp.
na
wejściu
[°C]
Temperatura wody przy
wlocie/wylocie: 90/70ºC
Temperatura wody przy
wlocie/wylocie: 80/60ºC
Temperatura wody przy
wlocie/wylocie: 60/40ºC
T1
[°C]
P
[kW]
Ww
[l/s]
Cw
[kPa]
T1
[°C]
P
[kW]
Ww
[l/s]
Cw
[kPa]
T1
[°C]
P
[kW]
Ww
[l/s]
Cw
[kPa]
AVS 100
60 10,99 -25 51,62 1,54 0,02 0,75 42,45 1,36 0,02 0,62 21,92 0,94 0,01 0,35
60 11,37 -15 53,60 1,38 0,02 0,62 44,33 1,20 0,01 0,50 24,06 0,79 0,01 0,26
60 11,56 -10 54,55 1,30 0,02 0,56 45,22 1,11 0,01 0,44 25,76 0,72 0,01 0,22
60 11,95 0 56,39 1,14 0,01 0,44 46,85 0,95 0,01 0,33 29,16 0,59 0,01 0,16
60 12,37 10 58,09 0,98 0,01 0,34 48,15 0,77 0,01 0,23 32,59 0,46 0,01 0,10
110 23,14 -25 40,67 2,42 0,03 1,68 32,82 2,13 0,03 1,38 16,16 1,52 0,02 0,81
110 23,98 -15 43,81 2,17 0,03 1,38 35,92 1,88 0,02 1,10 18,84 1,25 0,02 0,58
110 24,41 -10 45,35 2,05 0,03 1,24 37,44 1,75 0,02 0,97 20,01 1,11 0,01 0,47
110 25,29 0 48,37 1,79 0,02 0,98 40,39 1,50 0,02 0,74 23,62 0,82 0,01 0,28
110 26,22 10 51,31 1,54 0,02 0,75 43,21 1,23 0,02 0,52 27,03 0,63 0,01 0,18
170 41,02 -25 32,31 3,27 0,04 2,87 25,45 2,88 0,04 2,34 11,08 2,06 0,02 1,38
170 42,57 -15 36,32 2,93 0,04 2,36 29,44 2,54 0,03 1,87 14,87 1,70 0,02 0,99
170 43,36 -10 38,30 2,76 0,03 2,12 31,40 2,36 0,03 1,65 16,68 1,52 0,02 0,81
170 45,00 0 42,20 2,42 0,03 1,67 35,27 2,02 0,03 1,25 19,95 1,14 0,02 0,49
170 46,73 10 46,04 2,07 0,03 1,27 39,04 1,67 0,02 0,89 23,40 0,77 0,02 0,25
AVS 125
90 17,96 -25 44,43 2,10 0,03 1,30 36,14 1,85 0,02 1,07 18,32 1,31 0,02 0,62
90 18,60 -15 47,17 1,88 0,02 1,07 38,83 1,63 0,02 0,85 20,41 1,07 0,01 0,44
90 18,92 -10 48,51 1,77 0,02 0,96 40,14 1,52 0,02 0,75 21,15 0,94 0,01 0,35
90 19,59 0 51,14 1,55 0,02 0,76 42,66 1,29 0,02 0,57 24,44 0,74 0,01 0,23
90 20,30 10 53,67 1,33 0,02 0,58 45,01 1,06 0,01 0,41 28,82 0,57 0,01 0,15
180 44,31 -25 31,21 3,39 0,04 3,07 24,48 2,99 0,04 2,50 10,40 2,14 0,03 1,47
180 46,00 -15 35,33 3,04 0,04 2,52 28,58 2,63 0,03 2,00 14,32 1,77 0,02 1,06
180 46,86 -10 37,37 2,86 0,04 2,26 30,60 2,46 0,03 1,76 16,21 1,58 0,02 0,87
180 48,64 0 41,39 2,51 0,03 1,79 34,59 2,10 0,03 1,33 19,65 1,19 0,01 0,53
180 50,53 10 45,34 2,15 0,03 1,36 38,49 1,73 0,02 0,95 22,96 0,79 0,01 0,26
270 85,23 -25 23,51 4,39 0,05 4,88 17,67 3,86 0,05 3,97 5,57 2,77 0,03 2,33
270 87,92 -15 28,42 3,94 0,05 4,00 22,58 3,41 0,04 3,16 10,38 2,30 0,03 1,68
270 89,29 -10 30,86 3,71 0,05 3,59 25,00 3,17 0,04 2,79 12,74 2,06 0,02 1,38
270 92,16 0 35,68 3,24 0,04 2,83 29,81 2,71 0,03 2,10 17,29 1,57 0,02 0,86
270 95,23 10 40,45 2,78 0,03 2,14 34,55 2,24 0,03 1,50 21,17 1,02 0,01 0,40
AVS 160
140 6,51 -25 48,37 3,45 0,04 5,13 40,62 3,08 0,04 4,32 24,90 2,34 0,03 2,85
140 6,74 -15 51,24 3,11 0,04 4,29 43,48 2,75 0,03 3,53 27,68 2,01 0,02 2,17
140 6,85 -10 52,65 2,95 0,04 3,89 44,88 2,58 0,03 3,16 29,03 1,84 0,02 1,86
140 7,10 0 55,41 2,61 0,03 3,14 47,62 2,25 0,03 2,47 31,61 1,49 0,02 1,30
140 7,35 10 58,10 2,28 0,03 2,46 50,28 1,91 0,02 1,85 33,94 1,13 0,01 0,81
290 17,51 -25 34,33 5,77 0,07 12,92 28,02 5,16 0,06 10,81 15,28 3,92 0,05 7,04
290 18,15 -15 38,58 5,22 0,06 10,77 32,27 4,60 0,06 8,81 19,48 3,36 0,04 5,36
290 18,45 -10 40,69 4,94 0,06 9,76 34,36 4,32 0,05 7,88 21,55 3,07 0,04 4,59
290 19,16 0 44,83 4,38 0,05 7,86 38,36 3,76 0,05 6,14 25,61 2,50 0,03 3,19
290 19,88 10 48,91 3,81 0,05 6,15 42,56 3,19 0,04 4,59 29,55 1,92 0,02 2,00
430 31,40 -25 26,74 7,46 0,09 20,54 21,23 6,67 0,08 17,14 10,10 5,06 0,06 11,10
430 32,38 -15 31,74 6,75 0,08 17,12 26,21 5,95 0,07 13,96 15,05 4,34 0,05 8,43
430 32,89 -10 34,21 6,39 0,08 15,50 28,68 5,59 0,07 12,47 17,49 3,97 0,05 7,21
430 34,15 0 39,10 5,66 0,07 12,47 33,56 4,86 0,06 9,71 22,32 3,23 0,04 5,01
430 35,47 10 43,93 4,93 0,06 9,73 38,37 4,12 0,05 7,24 27,06 2,48 0,03 3,14
AVS 200
225 15,42 -25 44,79 5,27 0,06 10,97 37,40 4,71 0,06 9,19 22,47 3,58 0,04 6,01
225 15,97 -15 47,99 4,76 0,06 9,14 40,60 4,20 0,05 7,49 25,62 3,07 0,04 4,57
225 16,25 -10 49,57 4,50 0,06 8,28 42,17 3,94 0,05 6,69 27,16 2,81 0,03 3,91
225 16,83 0 52,67 3,99 0,05 6,67 45,26 3,43 0,04 5,22 30,16 2,28 0,03 2,73
225 17,44 10 55,70 3,48 0,04 5,21 48,27 2,91 0,04 3,90 33,02 1,75 0,02 1,71
455 40,29 -25 30,91 8,54 0,10 26,20 24,95 7,63 0,09 21,83 12,93 5,79 0,07 14,09
455 41,82 -15 35,48 7,71 0,09 21,79 29,51 6,80 0,08 17,75 17,45 4,96 0,06 10,69
455 42,60 -10 37,74 7,30 0,09 19,72 31,76 6,38 0,08 15,85 19,69 4,54 0,05 9,13
455 44,22 0 42,20 6,47 0,08 15,85 36,22 5,55 0,07 12,32 24,10 3,69 0,04 6,34
455 45,94 10 46,60 5,63 0,07 12,34 40,60 4,71 0,06 9,17 28,42 2,83 0,03 3,97
680 81,64 -25 23,16 10,99 0,13 41,47 18,02 9,81 0,12 34,46 7,63 7,44 0,09 22,09
680 84,28 -15 28,48 9,93 0,12 34,47 23,33 8,75 0,11 27,99 12,91 6,37 0,08 16,72
680 85,63 -10 31,12 9,39 0,12 31,17 25,96 8,21 0,10 24,97 15,53 5,83 0,07 14,27
680 88,44 0 36,35 8,32 0,10 25,01 31,17 7,14 0,09 19,37 20,72 4,74 0,06 9,88
680 91,44 10 41,51 7,24 0,09 19,45 36,33 6,05 0,07 14,39 25,82 3,64 0,04 6,17
AVS 250
360 10,92 -25 43,35 8,26 0,10 5,82 36,06 7,38 0,09 4,87 21,28 5,59 0,07 3,17
360 11,31 -15 46,35 7,46 0,09 4,85 39,38 6,57 0,08 3,97 24,53 4,78 0,06 2,40
360 11,51 -10 48,32 7,06 0,09 4,39 41,01 6,17 0,08 3,54 26,12 4,37 0,05 2,05
360 11,93 0 51,55 6,25 0,08 3,53 44,22 5,36 0,07 2,76 29,21 3,54 0,04 1,42
360 12,36 10 54,70 5,44 0,07 2,76 47,35 4,55 0,06 2,06 32,08 2,69 0,03 0,88
710 28,15 -25 30,12 13,13 0,16 13,43 24,21 11,72 0,14 11,19 12,25 8,87 0,11 7,19
710 29,21 -15 34,76 11,86 0,15 11,18 28,83 10,45 0,13 9,09 16,84 7,59 0,09 5,44
710 29,75 -10 37,05 11,22 0,14 10,11 31,12 9,81 0,12 8,12 19,10 6,94 0,08 4,65
710 30,87 0 41,58 9,94 0,12 8,12 35,64 8,52 0,10 6,30 23,56 5,63 0,07 3,21
710 32,06 10 46,04 8,65 0,11 6,32 40,09 7,22 0,09 4,69 27,91 4,30 0,05 1,99
1050 54,80 -25 22,70 16,80 0,21 21,03 17,57 14,99 0,18 17,46 7,21 11,34 0,14 11,15
1050 56,57 -15 28,06 15,18 0,19 17,48 22,92 13,37 0,16 14,18 12,53 9,70 0,12 8,43
1050 57,48 -10 30,72 14,36 0,18 15,81 25,57 12,65 0,15 12,65 15,16 8,87 0,11 7,19
1050 59,37 0 35,98 12,72 0,16 12,68 30,82 10,90 0,13 9,81 20,37 7,20 0,09 4,96
1050 61,39 10 41,18 11,06 0,14 9,86 36,01 9,23 0,11 7,28 25,49 5,49 0,07 3,07
AVS 315
560 10,69 -25 43,86 12,94 0,16 6,61 36,55 11,57 0,14 5,53 21,75 8,78 0,11 3,58
560 11,07 -15 47,16 11,69 0,14 5,50 39,84 10,31 0,13 4,50 24,98 7,52 0,09 7,52
560 11,26 -10 48,79 11,06 0,14 4,98 41,46 9,68 0,12 4,02 26,55 6,88 0,08 2,32
560 11,67 0 51,98 9,80 0,12 4,01 44,63 8,42 0,10 3,13 29,62 5,58 0,07 1,61
560 12,09 10 55,10 8,54 0,10 3,13 47,73 7,14 0,09 2,33 32,50 4,26 0,05 1,00
1120 28,05 -25 30,35 20,80 0,25 15,64 24,44 18,57 0,23 13,00 12,50 14,09 0,17 8,33
1120 29,10 -15 34,98 18,79 0,23 13,01 29,05 16,56 0,20 10,57 17,08 12,06 0,15 6,31
1120 29,64 -10 37,26 17,78 0,22 11,76 31,34 15,55 0,19 9,43 19,34 11,04 0,13 5,38
1120 30,76 0 41,79 15,76 0,19 9,45 35,85 13,52 0,16 7,32 23,80 8,97 0,11 3,72
1120 31,94 10 46,24 13,72 0,17 7,35 40,29 11,47 0,14 5,44 28,15 6,97 0,08 2,32
1680 55,96 -25 22,65 26,85 0,33 24,96 17,55 23,98 0,29 20,69 7,25 18,17 0,22 13,17
1680 57,78 -15 28,03 24,27 0,30 20,73 22,92 21,38 0,26 16,79 12,59 15,56 0,19 9,95
1680 58,70 -10 30,69 22,97 0,28 18,75 25,58 20,08 0,25 14,97 15,23 14,23 0,17 8,49
1680 60,64 0 35,97 20,35 0,25 15,03 30,85 17,44 0,21 11,60 20,46 11,57 0,14 5,85
1680 62,70 10 41,19 17,71 0,22 11,67 36,05 14,79 0,18 8,61 25,61 8,86 0,11 3,64
AVS 400
900 12,10 -25 42,40 20,35 0,25 10,18 35,29 18,21 0,22 8,49 20,93 13,87 0,17 5,49
900 12,54 -15 45,87 18,40 0,23 8,47 38,75 16,24 0,20 6,91 24,34 11,89 0,14 4,17
900 12,76 -10 47,58 17,41 0,21 7,67 40,45 15,26 0,19 6,17 26,02 10,89 0,13 3,56
900 13,22 0 50,94 15,44 0,19 6,17 43,80 13,27 0,16 4,80 29,28 8,87 0,11 2,47
900 13,70 10 54,24 13,46 0,17 4,81 47,08 11,28 0,14 3,58 32,41 6,81 0,08 1,55
1800 32,10 -25 28,85 32,52 0,40 23,99 23,14 29,07 0,35 19,91 11,62 22,11 0,27 12,72
1800 33,32 -15 33,65 29,40 0,36 19,94 27,93 25,94 0,32 16,17 16,38 18,96 0,23 9,63
1800 33,94 -10 36,02 27,83 0,34 18,03 30,30 24,37 0,30 14,43 18,73 17,37 0,21 8,23
1800 35,22 0 40,72 24,68 0,30 14,47 34,98 21,20 0,26 11,20 23,36 14,16 0,21 5,70
1800 36,59 10 45,34 21,50 0,26 11,26 39,59 18,00 0,22 8,32 27,91 10,89 0,13 3,56
2700 66,16 -25 21,21 41,85 0,51 38,17 16,30 37,40 0,46 31,60 6,40 28,44 0,34 20,07
2700 68,33 -15 26,75 37,84 0,46 31,71 21,83 33,38 0,41 25,64 11,90 24,37 0,30 15,17
2700 69,44 -10 29,50 35,82 0,44 28,66 24,57 31,35 0,38 22,86 14,62 22,33 0,27 12,94
2700 71,76 0 34,94 31,76 0,39 22,97 30,00 27,27 0,33 17,71 20,02 18,19 0,22 8,94
2700 74,22 10 40,32 27,67 0,34 17,84 35,37 23,15 0,28 13,14 25,34 13,99 0,17 5,58
AVS 500
1400 13,58 -25 40,57 30,80 0,38 8,34 33,62 27,54 0,34 6,94 19,58 20,94 0,25 4,48
1400 14,07 -15 44,21 27,84 0,34 6,93 37,25 24,56 0,30 5,65 23,16 17,93 0,22 3,39
1400 14,32 -10 46,00 26,34 0,32 6,27 39,04 23,06 0,28 5,04 24,91 16,42 0,20 2,90
1400 14,84 0 49,53 23,35 0,29 5,04 42,55 20,06 0,24 3,92 28,35 13,36 0,16 2,01
1400 15,39 10 52,99 20,35 0,25 3,93 45,99 17,03 0,21 2,92 31,63 10,23 0,12 1,25
2500 30,81 -25 29,24 45,49 0,56 17,00 23,47 40,65 0,50 14,11 11,82 30,87 0,37 9,00
2500 31,97 -15 33,99 41,12 0,50 14,13 28,21 36,26 0,44 11,45 16,52 26,45 0,32 6,81
2500 32,57 -10 36,34 38,92 0,48 12,77 30,55 34,05 0,42 10,21 18,84 24,22 0,29 5,81
2500 33,80 0 40,98 34,50 0,42 10,25 35,18 29,61 0,36 7,92 23,43 19,71 0,24 4,02
2500 35,11 10 45,56 30,05 0,37 7,97 39,75 25,13 0,31 5,89 27,91 15,13 0,18 2,50
3500 55,51 -25 22,86 56,20 0,69 25,07 17,76 50,20 0,61 20,75 7,46 38,11 0,46 13,17
3500 57,31 -15 28,23 50,80 0,62 20,82 23,12 44,78 0,55 16,84 12,79 32,64 0,40 9,95
3500 58,23 -10 30,89 48,08 0,59 18,82 25,77 42,05 0,51 15,01 15,43 29,89 0,36 8,49
3500 60,15 0 36,16 42,61 0,52 15,08 31,03 36,56 0,45 11,63 20,65 24,32 0,29 5,86
3500 62,19 10 41,37 37,10 0,45 11,70 36,23 31,02 0,38 8,62 25,79 18,66 0,23 3,64

Tw - temperatura na wyjściu
- moc grzewcza
Ww - wydatek wody grzewczej
Cw - strata ciśnienia w nagrzewnicy

Typ A
[mm]
B
[mm]
C
[mm]
a
[mm]
a1
[mm]
b
[mm]
ø d
[mm]
L
[mm]
ø D
[mm]
Waga
[kg]
AVS 100 214 190 333 114 22 138 21,7 287 100 5,2
AVS 125 214 190 333 114 22 138 21,7 287 125 6,0
AVS 160 289 265 304 115 20 213 21,7 361 160 8,2
AVS 200 289 265 304 115 20 213 21,7 361 200 8,5
AVS 250 364 395 342 110 30 288 21,7 531 250 12,5
AVS 315 439 460 342 110 30 363 21,7 611 315 16,0
AVS 400 514 550 367 109 32 438 21,7 691 400 20,0
AVS 500 599 730 367 109 32 463 21,7 846 500 28,0
