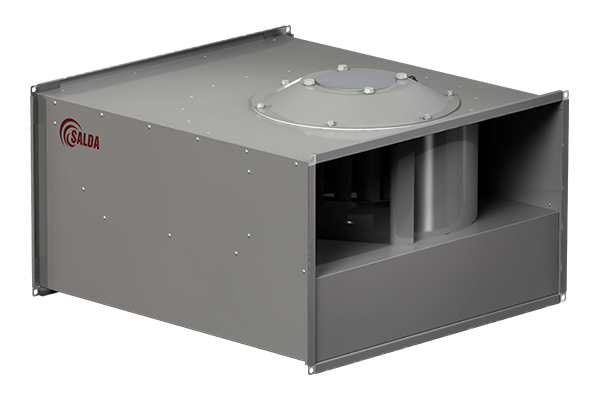

VKS - do kanałów prostokątnych > Informacje ogólne

Charakterystyka:

  • wymiary od 400×200 mm do 1000×500 mm,
  • przepływ powietrza do 7200 m³/h,
  • montaż na podłogach, ścianach lub sufitach,
  • wirnik ze stali ocynkowanej z łopatkami pochylonymi do przodu,
  • energooszczędne.

Zasilanie:

  • 230 V / 50 Hz / 1 f lub 400 V / 50 Hz / 3 f.

Temperatura pracy:

  • od -25°C do 40/70°C, w zależności od modelu.

Rozmiary:

  • 400×200, 500×250, 500×300, 600×300, 600×350, 700×400, 800×500, 1000×500.

Budowa:

  • obudowa: blacha stalowa ocynkowana,
  • wentylator okrągły z zewnętrznym silnikiem,
  • wbudowane zabezpieczenie termiczne silnika,
  • klasa ochrony silnika: IP-54,
  • klasa ochrony skrzynki przyłączeniowej: IP-55.

Instalacja:

  • urządzenie to może być stosowane tylko w pomieszczeniach,
  • nie nadaje się do zanieczyszczonego powietrza, gazów agresywnych i wybuchowych.

Opcje kontroli prędkości:

  • elektroniczny regulator napięcia,
  • regulator prędkości sterowany napięciem.
Typ TGRV TGRT ETY/MTY LJ/E LJ/PG SKS FDS EKS
VKS 400×200-4 L1 2 - 2,5 40×20 40×20 40-20 40-20 400×200
VKS 400×200-4 L3 - 1 - 40×20 40×20 40-20 40-20 400×200
VKS 500×250-4 L1 3 - 4 50×25 50×25 50-25 50-25 500×250
VKS 500×250-4 L3 - 1 - 50×25 50×25 50-25 50-25 500×250
VKS 500×300-4 L1 4 - 4 50×30 50×30 50-30 50-30 500×300
VKS 500×300-4 L3 - 3 - 50×30 50×30 50-30 50-30 500×300
VKS 500×300-6 L1 3 - 2,5 50×30 50×30 50-30 50-30 500×300
VKS 600×300-4 L1 11 - - 60×30 60×30 60-30 60-30 600×300
VKS 600×300-4 L3 - 4 - 60×30 60×30 60-30 60-30 600×300
VKS 600×300-6 L1 3 - 2,5 60×30 60×30 60-30 60-30 600×300
VKS 600×300-6 L3 - 2 - 60×30 60×30 60-30 60-30 600×300
VKS 600×350-4 L1 14 - - 60×35 60×35 60-35 60-35 600×350
VKS 600×350-4 L3 - 7 - 60×35 60×35 60-35 60-35 600×350
VKS 600×350-6 L3 - 3 - 60×35 60×35 60-35 60-35 600×350
VKS 700×400-4 L3 - 11 - 70×40 70×40 70-40 70-40 700×400
VKS 700×400-6 L3 - 3 - 70×40 70×40 70-40 70-40 700×400
VKS 800×500-4S L3 - 14 - 80×50 80×50 80-50 80-50 800×500
VKS 800×500-4 L3 - 14 - 80×50 80×50 80-50 80-50 800×500
VKS 800×500-6 L3 - 7 - 80×50 80×50 80-50 80-50 800×500
VKS 800×500-8 L3 - 4 - 80×50 80×50 80-50 80-50 800×500
VKS 1000×500-4S L3 - 14 - 100×50 100×50 100-50 100-50 1000×500
VKS 1000×500-4 L3 - 14 - 100×50 100×50 100-50 100-50 1000×500
VKS 1000×500-6 L3 - 7 - 100×50 100×50 100-50 100-50 1000×500
VKS 1000×500-8 L3 - 4 - 100×50 100×50 100-50 100-50 1000×500
