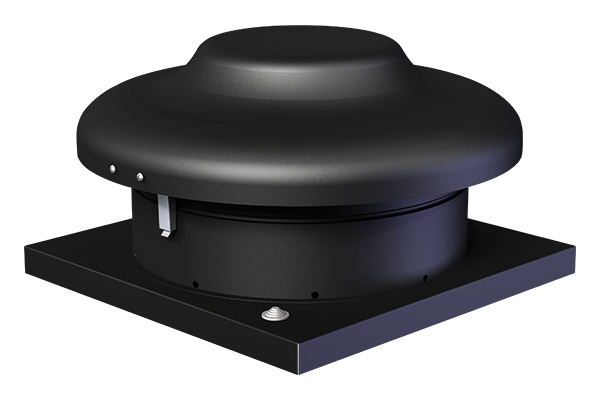

VSA 250 3.0

VSA 250 3.0

VSA 3.0 - dachowe > VSA 250 3.0

Charakterystyka:

  • poziomy wyrzut,
  • wirnik z łopatkami wygiętymi do tyłu.

Budowa:

  • obudowa: blacha stalowa ocynkowana, RAL 9005,
  • ochrona wirnika przed zewnętrznymi czynnikami, które mogą powodować jego mechaniczne uszkodzenie,
  • wentylator okrągły z zewnętrznym silnikiem,
  • wbudowane zabezpieczenie termiczne silnika,
  • klasa ochrony silnika: IP-44,
  • klasa ochrony skrzynki przyłączeniowej: IP-55.

Instalacja:

  • urządzenie służy do wyciągu powietrza z różnych pomieszczeń,
  • nie nadaje się do zanieczyszczonego powietrza, gazów agresywnych i wybuchowych.

Opcje kontroli prędkości:

  • elektroniczny regulator napięcia,
  • regulator prędkości sterowany napięciem.

Wybrane dane techniczne:

  • napięcie / częstotliwość: 230 V / 50 Hz,
  • zużycie energii: 0,221 kW,
  • prąd: 0,94 A,
  • maksymalny przepływ powietrza: 1170 m³/h.

VSA 250 L 3.0

1 80V     2 120V     3 140V     4 170V     5 230V

VSA 250 L 3.0
Napięcie / częstotliwość [V]/[Hz] 230/50
Zużycie energii [kW] 0,221
Prąd [A] 0,94
Prędkość [min-1] 2700
Kondensator [μF] 5
Maks. przepływ powietrza [m³/h] 1170
Min./maks. temperatura powietrza [°C] -40/+70
Waga [kg] 7,9
Klasa ochrony silnika IP-44
Klasa ochrony skrzynki przyłączeniowej IP-54
Zgodność z ERP 2016

Charakterystyka akustyczna:

Całkowite
Lwa dB(A)
Lwa, dB(A)
125 Hz 250 Hz 500 Hz 1 kHz 2 kHz 4 kHz 8 kHz
VSA 250 L 3.0
Wlot 71 58 60 64 66 64 63 58
Wylot 74 60 64 66 70 68 62 55
Do otoczenia 67 53 56 60 62 60 55 47

Pomiary przy 848 m³/h, 253 Pa.


Krzywe charakterystyczne urządzenia zostały określone zgodnie z normą EN ISO 5801.
Poziomy mocy akustycznej zostały ustalone zgodnie z normą DIN 45635 i/lub ISO 3744.

øD
[mm]
H
[mm]
h
[mm]
L
[mm]
ød
[mm]
ød1

m
[mm]
m1
[mm]
n
[mm]
450 245,55 109 405 230 M5 138 168 330

VSA 250 L 3.0

YE/GN - zielono-żółty
BK - czarny
RD - czerwony
BU - niebieski
BN - brązowy
